Описание работы структурной схемы СКУД многоуровневого характера

Разработанное устройство предназначено для управления системой контроля доступом многоуровневого характера. Данное устройство имеет возможность принимать сигналы, обрабатывать их и отправлять данные на микроконтроллер исполнительных устройств, который отвечает за управление исполнительными устройствами.

На основании полученных данных устройство может:

1. Предоставлять доступ.
2. Блокировать доступ.

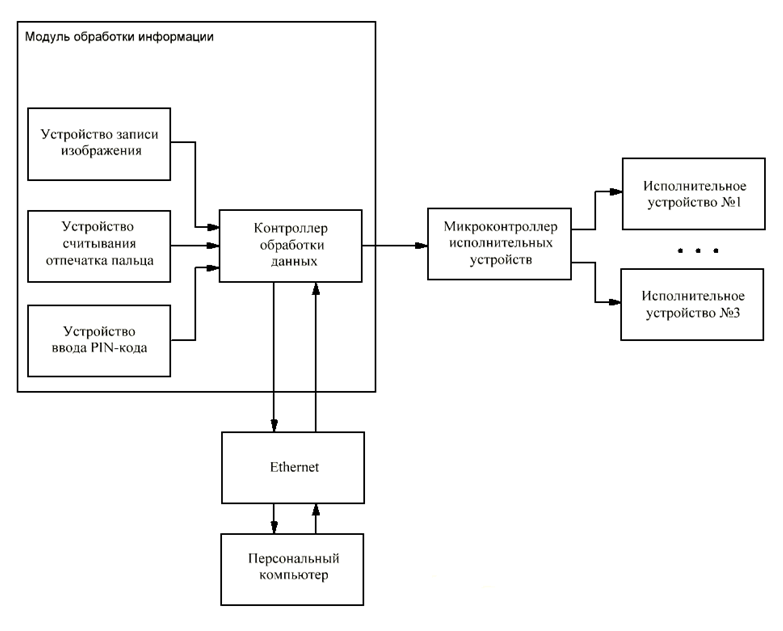

На рисунке представлена разработанная электрическая структурная схема работы системы контроля управления доступом многоуровневого характера:

Рис. Система контроля управления доступом многоуровневого характера. Схема электрическая структурная

Работа системы:

1. Устройство записи изображения установлено в специализированном месте с хорошей видимостью, ведет непрерывную видеозапись и производит постоянную передачу данных на контроллер обработки данных для дальнейшего сканирования изображения.

2. Устройство считывания отпечатков пальцев всегда активно и готово непрерывно получать и передавать получаемые данные сканирования отпечатка пальца и передавать эту информацию на контроллер обработки данных для дальнейшего распознавания отпечатков.

3. Устройство ввода PIN-кода всегда активно и готово передавать получаемые вводные данные на контроллер обработки данных для дальнейшего их сравнения с базой данных, к которой подключен контроллер обработки данных.

4. Контроллер обработки данных получает информацию со всех устройств приема данных:

• устройство записи изображения.
• устройство считывания отпечатков пальцев.
• устройство ввода PIN-кода.

Далее контроллер обработки данных обрабатывает всю полученную информацию, на ее основе производит сравнения со специализированной базой данных, на которой хранятся все необходимые данные, находящейся на жестком диске устройства, и по результату сравнения отправляет соответствующие команды на микроконтроллер исполнительных устройств.

5. Персональный компьютер – данное устройство необходимо для внесения различных обновлений и коррекций в программном обеспечении контроллера обработки данных, которые могут способствовать оптимизации работы системы, улучшению работы всей системы, а также для хранения и необходимого обновления базы данных, в которой хранится вся необходимая информация.

6. Микроконтроллер исполнительных устройств отвечает за предоставление или отказ в предоставлении доступа. Он получает информацию от контроллера обработки данных, и в случае положительного распознавания всех полученных данных, микроконтроллер исполнительных устройств направляет разрешающий сигнал на исполнительное устройство, в противном случае он направляет запрещающий сигнал.

7. Исполнительное устройство получает команды от микроконтроллера исполнительных устройств и в случае положительного сигнала дает положительный ответ на проход, в обратном случае отрицательный. В роли исполнительных устройств могут выступать: турникеты, замки, двери и так далее.
