Скрытая угроза: почему качество структурированной кабельной сети (СКС) критически важно для стабильности всей IT-инфраструктуры

В современной цифровой экономике IT-инфраструктура является основой функционирования любого крупного предприятия, в особенности объектов критической инфраструктуры, таких как промышленные комплексы, финансовые учреждения и атомные станции. При обсуждении надежности и производительности сетей основное внимание традиционно уделяется активному оборудованию – серверам, коммутаторам, маршрутизаторам, а также программному обеспечению. Однако стабильность всей этой сложной экосистемы напрямую зависит от пассивной и зачастую «невидимой» ее части – структурированной кабельной сети.

Актуальность данного вопроса многократно возрастает в контексте критической инфраструктуры, где цена сбоя измеряется не только финансовыми потерями, но и потенциальными угрозами технологической и общественной безопасности. Пренебрежение качеством СКС на этапе проектирования или монтажа создает скрытую угрозу, способную проявиться в самый неожиданный момент в виде трудно диагностируемых сбоев, потери данных или полного отказа систем. Цель настоящей статьи – раскрыть многоаспектное значение СКС, проанализировать последствия некачественного внедрения и, опираясь на научные данные и практический опыт, сформулировать принципы создания отказоустойчивой кабельной инфраструктуры.

СКС как фундамент IT-инфраструктуры

Согласно сетевой модели OSI (Open Systems Interconnection), физический уровень является первым и базовым, обеспечивая передачу необработанных битов данных по среде передачи. Именно на этом уровне функционирует СКС. Международные стандарты, такие как ANSI/TIA-568 и ISO/IEC 11801, определяют строгие правила проектирования и монтажа СКС, чтобы гарантировать определенный уровень производительности и совместимости компонентов от разных производителей [3]. Эти стандарты регламентируют все: от топологии сети до характеристик кабелей, разъемов и методов тестирования.

Несмотря на наличие стандартов, на практике физический уровень часто становится источником проблем. Исследования показывают, что значительный процент сетевых сбоев происходит именно из-за неполадок в кабельной инфраструктуре. Это могут быть как физические повреждения кабеля, так и проблемы, вызванные низким качеством компонентов или нарушением технологий монтажа, например, превышение допустимого радиуса изгиба кабеля или некачественная терминация разъемов. Такие дефекты приводят к деградации сигнала, увеличению числа ошибок в пакетах данных (CRC errors) и, как следствие, к снижению реальной пропускной способности сети [5].

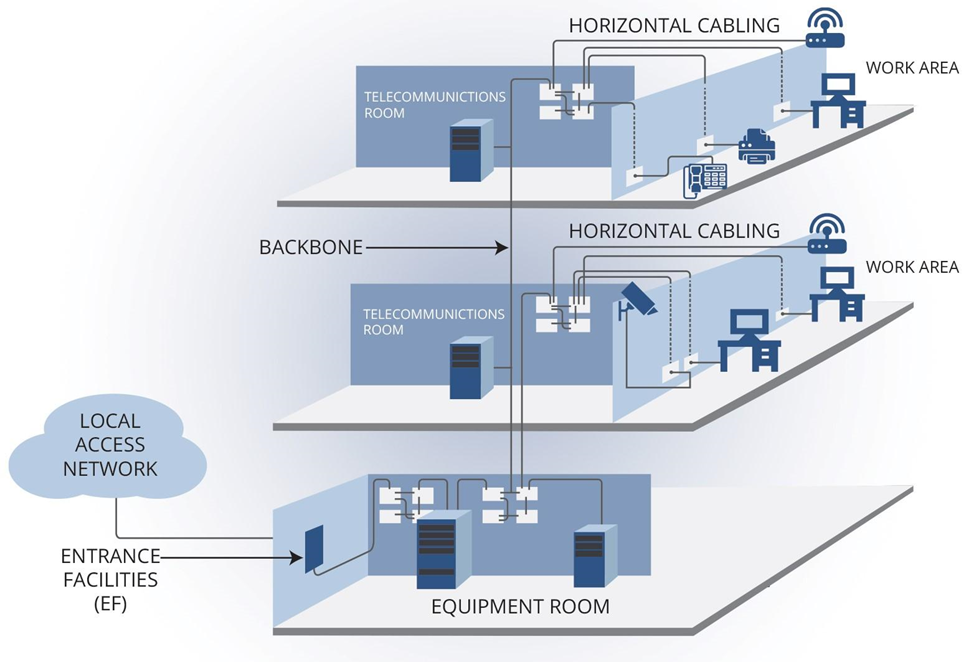

Рис. 1

Последствия экономии на качестве СКС

Стремление сократить бюджет на этапе строительства часто приводит к экономии на пассивных компонентах СКС. Однако такая экономия является ложной и в долгосрочной перспективе оборачивается значительными операционными издержками и рисками. Практический опыт специалистов, работающих на крупных промышленных объектах, показывает, что основополагающими принципами при создании СКС должны быть качество монтажа, долговечность и удобство в обслуживании.

Последствия использования некачественных компонентов или нарушения технологии монтажа многообразны:

• Снижение производительности сети: Дешевые кабели и разъемы могут не соответствовать заявленным категориям (например, Cat.6/6A), что не позволит сети функционировать на проектных скоростях 1 или 10 Гбит/с.
• «Плавающие» ошибки: Некачественные соединения являются причиной трудно диагностируемых, спорадически возникающих ошибок, которые могут проявляться под высокой нагрузкой или при изменении внешних условий. Поиск таких неисправностей требует значительных временных и трудовых затрат.
• Уязвимости безопасности: Физический уровень не является иммунным к угрозам безопасности. Некачественная экранировка кабелей повышает уязвимость к электромагнитным помехам и перехвату данных (side-channel attacks). Книга М. Блоха и Ж. Барроса «Physical-Layer Security» подробно рассматривает теоретические и практические аспекты защиты на физическом уровне, подчеркивая важность целостности среды передачи [2].
• Высокая совокупная стоимость владения (TCO): Хотя первоначальные затраты на качественную СКС могут быть выше, ее жизненный цикл составляет 15–20 лет, в то время как активное оборудование меняется каждые 3–5 лет [1]. Частые сбои, простои, затраты на диагностику и ремонт некачественной сети в итоге многократно превышают первоначальную экономию.

Практические принципы создания надежной СКС

Создание отказоустойчивой кабельной инфраструктуры требует системного подхода, основанного на строгом соблюдении стандартов и передовых практик.

1. Проектирование: На этом этапе закладывается фундамент будущей надежности. Необходимо тщательно планировать топологию, рассчитывать длины кабельных трасс, предусматривать резервирование и достаточный запас по количеству портов для будущего расширения. Использование специализированного программного обеспечения для проектирования позволяет избежать многих ошибок еще на бумаге.
2. Выбор компонентов: Следует использовать компоненты (кабель, патч-панели, розетки, разъемы) от проверенных производителей, которые предоставляют системную гарантию на свою продукцию. Все компоненты должны принадлежать к одной категории и соответствовать требованиям международных стандартов.
3. Качество монтажа: Монтаж должен выполняться сертифицированными специалистами, которые строго соблюдают технологию: выдерживают радиусы изгиба, правильно разделывают и терминируют кабель, выполняют маркировку. Качественный монтаж – это не только технический, но и эстетический аспект; аккуратно уложенные и промаркированные жгуты в серверных шкафах значительно упрощают дальнейшее обслуживание.
4. Тестирование и документирование: После завершения монтажа каждая линия СКС должна быть протестирована с помощью специализированного кабельного анализатора на соответствие заявленной категории. Результаты тестирования вместе с подробными схемами и кабельным журналом составляют исполнительную документацию, которая является критически важной для эффективной эксплуатации и поиска неисправностей на протяжении всего жизненного цикла системы.

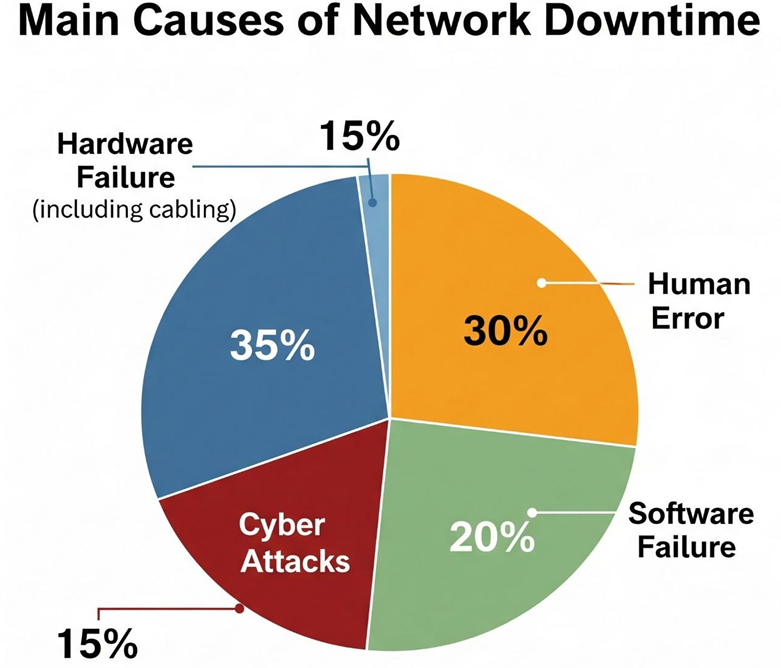

Рис. 2

Структурированная кабельная сеть является тем фундаментом, на котором строится вся IT-инфраструктура современного предприятия. Пренебрежение ее качеством в угоду сиюминутной экономии создает скрытую, но серьезную угрозу для стабильности, производительности и безопасности всех бизнес-критичных систем. Анализ научных работ и обобщение практического опыта ведущих специалистов показывают, что долгосрочная надежность сети может быть обеспечена только через комплексный подход, включающий тщательное проектирование на основе международных стандартов, использование высококачественных компонентов, профессиональный монтаж и обязательное всестороннее тестирование [4].

Инвестиции в качественную СКС следует рассматривать не как затраты, а как стратегический вклад в отказоустойчивость и будущую масштабируемость IT-инфраструктуры. Для руководителей объектов критической инфраструктуры понимание этого факта является обязательным условием для принятия взвешенных управленческих решений и минимизации технологических рисков.
