Открытое акционерное общество «Газпром» – крупнейшая газовая компания мира и одна из крупнейших энергетических компаний, занимающихся геологоразведкой и добычей природного газа, газового конденсата и нефти, их транспортировкой, хранением, переработкой и реализацией, а также производством электроэнергии в России и за рубежом [1].
Хозяйственная деятельность компании, имеющая стратегическое значение для экономики России и других стран, затрагивает интересы миллионов людей. Воздействие на окружающую среду, оказываемое компанией при осуществлении своей деятельности, определяет ее ответственность перед обществом.
Сознавая эту ответственность, ОАО «Газпром» стало одной из первых в России компаний, принявших в 1995 г. политику в области охраны окружающей среды. Отвечая возросшим требованиям к охране окружающей среды, компания в 2000 году приняла дополнительные обязательства в этой области, что нашло отражение в новой редакции экологической политики.
В настоящее время возрастает ответственность ОАО «Газпром» как глобальной энергетической компании за сохранение окружающей природной среды, безопасность и надежность поставок продукции при исполнении экологических и социальных обязательств, закрепленных настоящей экологической политикой.
Экологическая политика ОАО «Газпром» основана на Конституции Российской Федерации, федеральных законах и иных нормативных правовых актах Российской Федерации, международных договорах Российской Федерации в области охраны окружающей среды и рационального использования природных ресурсов.
В соответствии с принципами Концепции перехода Российской Федерации к устойчивому развитию, утвержденной указом Президента Российской Федерации № 440 от 1 апреля 1996 года, и настоящей экологической политики, представляется возможным обеспечить сбалансированное решение социально-экономических задач и сохранения благоприятной окружающей среды и природно-ресурсного потенциала в целях обеспечения достойного вклада компании в стремление мирового сообщества удовлетворить потребности нынешнего и будущих поколений, достигая гармонии с природой и формируя сферу разума (ноосферу), научно обоснованную В. И. Вернадским.
Задачи экологической политики:
- рациональное использование водных ресурсов;
- предотвращение загрязнения водных объектов и сохранение биологических ресурсов;
- сокращение образования производственных отходов;
- снижение антропогенного воздействия на окружающую среду;
- реализация мероприятий по энергосбережению, снижению потерь энергии;
- технологическое перевооружение и внедрение передовых технологий.
Одной из основных задач является сокращение выбросов природного газа в окружающую среду во время проведения ремонтных работ на линейной части магистральных газопроводов. Для реализации сокращения выбросов газа применяют мобильные компрессорные станции. Мобильная компрессорная станция (МКС) – это специализированное техническое средство, предназначенное для перекачки природного газа из ремонтируемого участка газопровода в параллельно проходящий газопровод [2].
Передвижная компрессорная станция для перекачки природного газа, контейнерного исполнения, как показано на рисунке 1. Включает в себя поршневой компрессор и газовый двигатель, смонтированные на общей основной раме, установленной на общем блоке с интегрированным газоохладителем и водоохладителем, всасывающим сепаратором и влагоотделителем, резервуарами, трубопроводами и всеми необходимыми вспомогательными системами, включая систему предпускового подогрева и подготовки. Устройство может работать самостоятельно без участия оператора. Работа агрегата полностью автоматизирована.
В состав мобильной компрессорной станции для перекачки газа входит:
- четыре установки, как показано на рисунке 2;
- присоединительный манифольд, позволяющий подключать от одной до четырех установок, как показано на рисунке 3;
- дизельная электростанция.

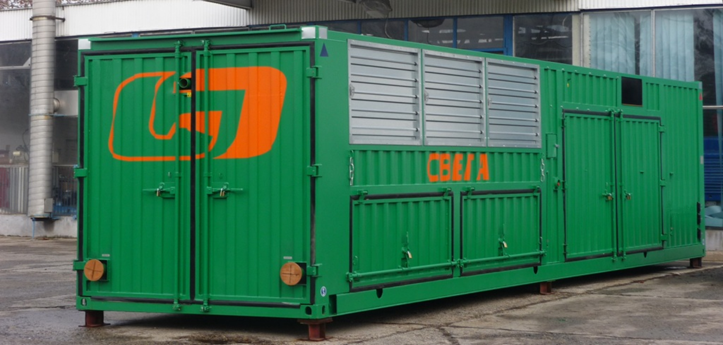

Рис. 1. Газоперекачивающий агрегат в блок-контейнере GG 2/75

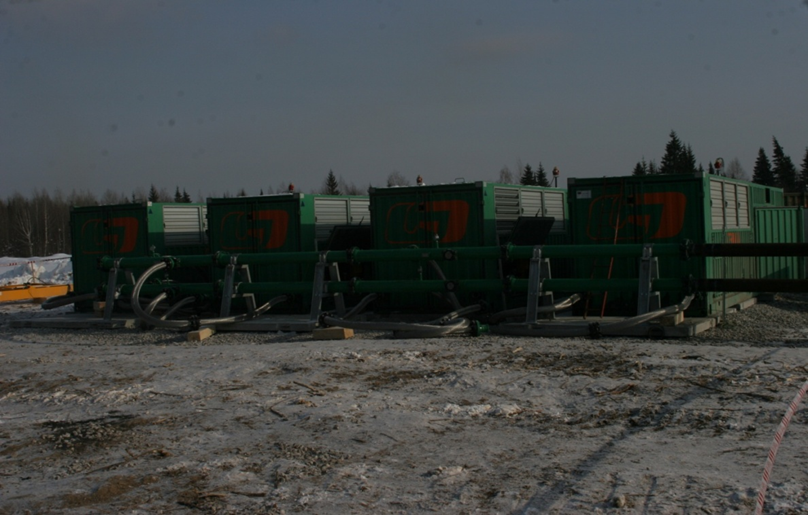

Рис. 2. Общий вид МКС

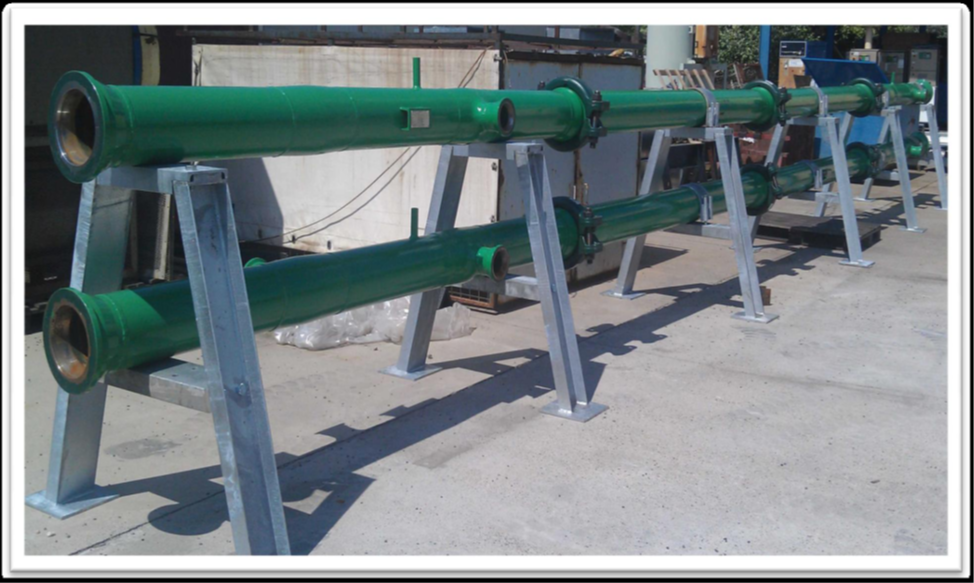

Рис. 3. Присоединительный манифольд
Технические характеристики мобильной компрессорной станции приведены в таблице 1.
Таблица 1
Краткие технические характеристики
Назначение | Эвакуация природного газа из трубопроводов |
Габариты установки (Д х Ш х В), мм | 10 500 х 2448 х 2613 |
Масса установки, кг | 24 500 |
Перекачиваемый газ | Природный трубопроводный газ, ОСТ 51.40-93 |
Температура газа на всасывании | - 10 °C до +40 °C |
Начальное давление в откачиваемом участке | 75 бар |
Диапазон температуры окружающей среды | - 40 °C до +40 °C |
Конечное (остаточное) давление газа в трубопроводе | От 5 до 10 бар |
Максимальная температура нагнетаемого газа на выходе из установки, не более | + 40 °C |
Давление нагнетания | От 76 бар до 100 бар |
Максимальное время эвакуации газа из участка 29 км Ду 1400 мм, Р= 73 бар, не более: одним агрегатом, четырьмя агрегатами. | 400 часов, 100 часов |
Система управления | Автоматическая компьютерная, с системой местного и дистанционного управления. Дальность дистанционного управления 500 м. |
Состав и техническая характеристика мобильной компрессорной станции приведены в таблице 2.
Таблица 2
Состав и техническая характеристика мобильной компрессорной станции
Наименование изделия, параметра | Ед. изм | Тип, наименование, величина |
Количество МКУ в МКС | Шт. | 4 |
Поставщик МКУ |
| Корпорация Cameron Systems (Италия) |
Исполнение МКУ |
| Автономная, автоматизированная, с Wi-Fi соединением для дистанционного контроля параметров, в возимом, вентилируемом контейнере |
Компрессор МКУ |
| Cameron CFA 34, поршневой, 2-ступенчатый, с эксплуатацией в одно- и двухступенчатом режимах |
Двигатель МКУ |
| Caterpillar G3412C, газопоршневой |
Дроссельный клапан Джоуля-Томсона на выходе МКУ для ограничения температуры газа не более +40ºС | Шт. | 1 |
Расходомер перекачиваемого газа в МКУ | Шт. | 1 |
Расходомер топливного газа в МКУ | Шт. | 1 |
Коллектор (сборник) газа | Шт. | По 1 (одному) на входе и выходе всех МКУ |
Гибкие рукава для подключения входа и выхода МКУ к коллекторам газа | комплект | 1 |
Мощность двигателя МКУ, номинальная | кВт | 475 |
Рабочий газ |
| Природный в соответствии с СТО Газпром 089-2010 |
Давление газа на входе | МПа, изб | от 7,3 до 0,5 |
Давление газа на выходе, максимальное | МПа, изб | 7,6 |
Температура газа на входе | °C | от -10 до +40 |
Температура газа на выходе, не более |
| +40 |
Температура окружающей среды |
| от -45 до +40 |
Время перекачки газа при помощи 4-х МКУ из нормативного участка МГв соответствии с [1], не более | час | 100 |
Масса МКУ с маслом и охлаждающей жидкостью | кг | 22500 |
Габаритные размеры МКУ: длина х ширина х высота | мм | 10500 х 2438 х 2590 |
Исполнение оборудования соответствует всем предъявляемым требованиям по транспортным габаритам и допустимым нагрузкам, действующим на территории Российской Федерации и Евросоюза. Транспортирование мобильной компрессорной станции к месту проведения работ производится автотранспортом, согласно рисунку 4.

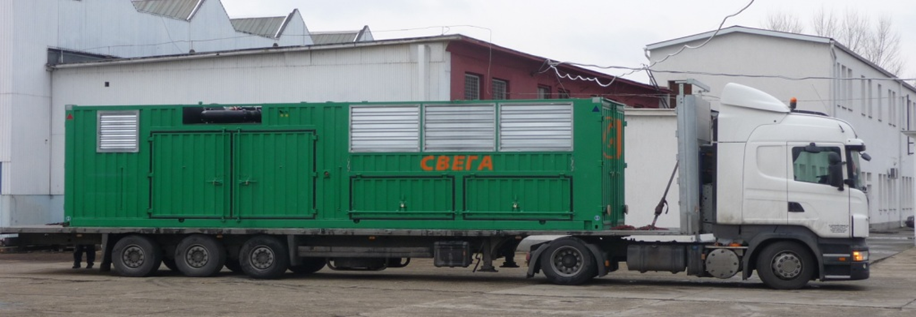

Рис. 4. Транспортировка МКУ
Таким образом, использование МКС способствует повышению энергоэффективности транспортировки газа и снижению расхода топливно-энергетических ресурсов на собственные нужды. Технология позволяет существенно уменьшить затраты на газ и сократить выбросы в атмосферу, обеспечивая экологичность и безопасность производственных процессов.
