Методы снижения фонового газа в безфольговых фронтендах синхротронного излучения

Актуальность исследования

Синхротронное излучение (СИ) представляет собой мощный инструмент для проведения высокоточных исследований в различных областях науки и техники, включая материаловедение, биохимию, физику конденсированного состояния и медицину. Однако эффективность использования СИ во многом зависит от качества вакуума в каналах его передачи, особенно в безфольговых фронтендах, где прямой контакт излучения с атмосферой невозможен. В таких системах фоновый газ может существенно снижать интенсивность и качество излучения, а также влиять на безопасность и стабильность работы установки.

Вакуумные системы безфольговых фронтендов подвержены воздействию радиационной десорбции, при которой молекулы газов, адсорбированные на стенках канала, высвобождаются под действием СИ, ухудшая вакуум и увеличивая фоновый уровень. Это явление особенно выражено в высокоинтенсивных установках, где мощность излучения достигает значительных значений.

Таким образом, разработка эффективных методов снижения фонового газа в таких системах является не только научной, но и практической необходимостью для обеспечения стабильной и безопасной работы синхротронных установок.

Цель исследования

Целью данного исследования является анализ методов снижения концентрации фонового газа в безфольговых фронтендах синхротронного излучения.

Материалы и методы исследования

Для проведения исследования использовались данные о существующих методах снижения фонового газа в синхротронных установках, а также результаты практического применения различных технологий на ведущих российских и зарубежных установках. Анализ был основан на материалах научных публикаций, отчетов о выполненных проектах и технической документации, а также информации, предоставленной операторами синхротронных установок.

Методы включают использование теоретических моделей для анализа эффективности технологий, а также экспериментальные данные, полученные с помощью диодно-лазерной абсорбционной спектроскопии и плазменных систем очистки.

Результаты исследования

Синхротронное излучение (СИ) представляет собой электромагнитное излучение, возникающее при ускорении заряженных частиц, таких как электроны, в магнитном поле с релятивистскими скоростями. Это излучение обладает высокой яркостью, широким спектральным диапазоном и высокой когерентностью, что делает его ценным инструментом в научных исследованиях.

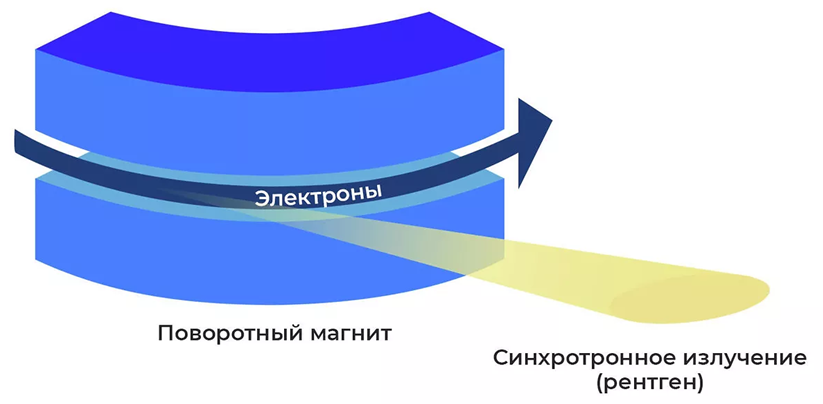

Как показано на рисунке 1, электроны движутся через магнитное поле, генерируя синхротронное излучение, которое затем взаимодействует с материалами внутри вакуумной системы. Это взаимодействие может привести к процессам, таким как радиационная десорбция, где молекулы, адсорбированные на поверхности материалов, высвобождаются под воздействием фотонов синхротронного излучения. В частности, в таких установках, как синхротронные кольца, это явление может существенно ухудшить качество вакуума и повлиять на стабильность работы системы.

Рис. 1. Механизм генерации синхротронного излучения в поворотном магнитном поле [3]

Радиационная десорбция зависит от множества факторов, включая энергию фотонов, тип поверхности и состояние материала, что требует детального учета при проектировании вакуумных систем для синхротронных установок.

Особое внимание уделяется безфольговым фронтендам – компонентам вакуумной системы, которые обеспечивают передачу синхротронного излучения от ускорителя к экспериментальной станции. В отличие от фольговых фронтендов, безфольговые конструкции не используют металлические фольги для герметизации, что позволяет уменьшить потери излучения, но одновременно увеличивает вероятность взаимодействия излучения с остаточными газами. Это взаимодействие может привести к дополнительной десорбции молекул с поверхности материалов, что ухудшает качество вакуума и стабильность работы установки [1, с. 10].

Для оценки влияния радиационной десорбции на вакуумные системы синхротронных установок проводятся различные эксперименты. Например, в экспериментах на кольце накопителя VEPP-2M в Институте ядерной физики СО РАН исследовалась десорбция газов, таких как H₂, CH₄, CO и CO₂, при облучении синхротронным излучением с критической энергией 50 эВ. Результаты показали, что десорбция этих молекул зависит от накопленной дозы фотонов и температуры поверхности, что подтверждает необходимость учета радиационной десорбции при проектировании вакуумных систем синхротронных установок [5].

Для оценки концентрации фонового газа в синхротронных установках применяются различные методы, каждый из которых имеет свои особенности и области применения. Выбор метода зависит от требуемой чувствительности, спектрального диапазона, скорости измерений и других факторов.

Одним из наиболее распространённых методов является газовая хроматография. Этот метод позволяет разделять компоненты смеси газов и определять их концентрацию с высокой точностью. Однако газовая хроматография требует значительного времени на подготовку образцов и анализ, что ограничивает её применение в реальном времени.

Фотометрия с использованием ультрафиолетового и инфракрасного излучения также широко используется для измерения концентрации определённых газов. Этот метод основан на поглощении света молекулами газа, что позволяет определить их концентрацию по закону Бугера-Ламберта-Бера. Он обладает высокой чувствительностью и может быть использован для мониторинга в реальном времени [2].

Масс-спектрометрия представляет собой метод, при котором ионизированные молекулы газа анализируются по их массе и заряду. Этот метод обеспечивает высокую точность и возможность одновременного измерения множества компонентов, однако он требует сложного оборудования и подготовки образцов.

Фотоакустическая спектроскопия (PAS) является методом, при котором молекулы газа поглощают модулированное излучение и излучают акустические волны, которые регистрируются детектором. Этот метод позволяет проводить измерения с высокой чувствительностью и в реальном времени, что делает его перспективным для мониторинга фонового газа в синхротронных установках [4].

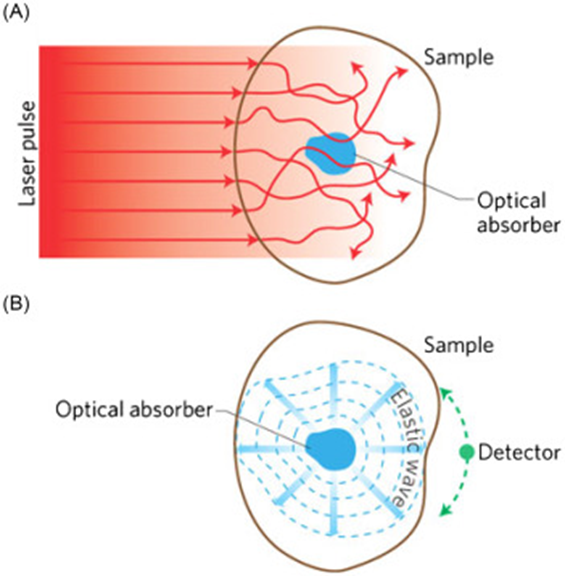

На рисунке 2 изображен процесс работы фотоакустического детектора. В части (A) показано, как лазерный импульс взаимодействует с образцом и поглощается оптическим поглотителем. В результате этого поглощения создаются акустические волны, которые далее детектируются. В части (B) изображен эластичный отклик образца, генерируемый поглощением света, который регистрируется детектором.

Рис. 2. Схема работы фотоакустического детектора [6]

Микроволновая спектроскопия используется для измерения концентрации газов, поглощающих микроволновое излучение. Этот метод обладает высокой чувствительностью и может быть использован для детекции газов с низким содержанием в смеси.

Таблица 1 представляет собой сравнительный анализ различных методов измерения концентрации фонового газа.

Таблица 1

Сравнительный анализ методов измерения концентрации фонового газа

Следовательно, выбор метода измерения фонового газа зависит от конкретных условий и требований к точности и скорости измерений.

Вакуумные системы синхротронных установок подвержены воздействию фонового газа, который может ухудшать качество синхротронного излучения. Для эффективного снижения концентрации фонового газа применяются различные методы, включая использование нераспыляемых геттеров, улучшение герметичности конструкций и оптимизацию процессов откачки (табл. 2).

Таблица 2

Сравнительный анализ различных методов снижения фонового газа

Для эффективного снижения фонового газа в синхротронных установках необходимо комплексное применение различных методов, включая использование нераспыляемых геттеров, повышение герметичности конструкций и оптимизацию процессов откачки. Только при сочетании этих подходов можно достичь стабильной и эффективной работы вакуумных систем синхротронных установок.

Снижение концентрации фонового газа в вакуумных системах синхротронных установок является важной задачей для обеспечения стабильной и эффективной работы этих комплексов. Современные научные исследования и разработки направлены на внедрение инновационных технологий, которые позволяют более эффективно контролировать и снижать уровень фонового газа.

Одним из перспективных направлений является использование плазменных технологий для очистки вакуумных систем. Например, в Курчатовском центре синхротронного излучения была разработана система «in situ» очистки рентгенооптических элементов от углеродного загрязнения. В основе этой системы лежит диффузионный натекатель кислорода, который создаёт контролируемое давление молекулярного кислорода в вакуумной камере. Под действием ионизирующего синхротронного излучения кислород взаимодействует с углеродным загрязнением, образуя CO и CO₂, которые затем откачиваются штатными вакуумными насосами. Тестирование показало избирательное пропускание кислорода и возможность прецизионного изменения его давления в диапазоне от 1·10⁻¹¹ до 1·10⁻⁷ мбар, а также повышение давления паров CO и CO₂ под действием синхротронного излучения [8].

Также активно исследуются материалы с высокой сорбционной способностью, которые могут эффективно поглощать молекулы фонового газа. Например, в Пермском университете была предложена инновационная технология извлечения CO₂ из дымовых газов с использованием абсорбентов на основе аминов. Эти растворы эффективно поглощают CO₂, что позволяет снизить его концентрацию в газах и, соответственно, в вакуумных системах [9].

Кроме того, разрабатываются новые методы диагностики и мониторинга уровня фонового газа. Использование диодно-лазерной абсорбционной спектроскопии (TDLAS) позволяет с высокой чувствительностью и точностью измерять концентрацию различных газов в вакуумных системах. Этот метод основан на анализе поглощения лазерного излучения молекулами газа и может быть адаптирован для мониторинга фонового газа в реальном времени [7].

Внедрение этих и других инновационных технологий в практику синхротронных установок позволит значительно повысить эффективность работы вакуумных систем, снизить уровень фонового газа и обеспечить стабильную работу установок на протяжении длительного времени.

Несмотря на значительные достижения в области снижения концентрации фонового газа в синхротронных установках, существующие методы сталкиваются с рядом проблем и ограничений, которые необходимо учитывать при их применении:

1. Ограниченная эффективность при высоких нагрузках. Многие методы, такие как использование нераспыляемых геттеров, эффективны при низких температурах и низких давлениях. Однако при высоких нагрузках или изменениях в условиях эксплуатации их эффективность может снижаться.
2. Сложности в поддержании сверхвысокого вакуума. Поддержание сверхвысокого вакуума в безфольговых фронтендах требует постоянного контроля и обслуживания. Малейшие утечки или загрязнения могут существенно повысить уровень фонового газа, что затрудняет стабильную работу установки.
3. Высокая стоимость и сложность внедрения новых технологий. Внедрение новых технологий, таких как плазменная очистка или использование сложных насосных систем, требует значительных финансовых вложений и технических ресурсов. Это может быть ограничивающим фактором для многих лабораторий и исследовательских центров.
4. Ограниченная адаптируемость к различным условиям эксплуатации. Методы, эффективные в одних условиях, могут быть менее эффективны в других. Например, системы, оптимизированные для работы при определённых температурах или давлениях, могут не обеспечивать необходимую эффективность при изменении этих параметров.
5. Необходимость постоянного мониторинга и обслуживания. Для поддержания эффективности методов снижения фонового газа требуется постоянный мониторинг и техническое обслуживание. Это включает в себя регулярные проверки состояния оборудования, замену фильтров и других компонентов, а также калибровку измерительных приборов.
6. Ограниченная совместимость с существующими системами. Внедрение новых методов может требовать значительных изменений в существующих системах и инфраструктуре. Это может включать в себя модификацию вакуумных камер, установку дополнительных насосов или фильтров, а также обновление программного обеспечения для контроля и мониторинга.

Выводы

Таким образом, снижение концентрации фонового газа в синхротронных установках является важной задачей для повышения их эффективности и стабильности работы. Применение инновационных технологий, таких как нераспыляемые геттеры и плазменная очистка, позволяет значительно улучшить вакуумные условия и качество излучения. Однако существующие решения сталкиваются с рядом проблем и ограничений, включая высокую стоимость и необходимость постоянного обслуживания оборудования. Для дальнейшего совершенствования методов контроля и снижения фонового газа необходимо проведение дополнительных исследований и разработка более адаптируемых и экономически выгодных технологий.
