Комплексный подход к оперативному обнаружению и локализации утечек углеводородов на морских и наземных трубопроводах с применением БПЛА-газоанализаторов

Эксплуатация нефте- и газотранспортной инфраструктуры сопряжена с постоянным риском утечек углеводородов, последствия которых выходят далеко за рамки технических аварий – они влекут за собой серьёзные экологические ущербы, экономические издержки и угрозу для здоровья населения. Особенно уязвимыми являются участки, расположенные в труднодоступных районах: болотистые зоны, горные массивы, арктические территории и шельфовые акватории. Согласно отчёту Международного энергетического агентства (IEA, 2023), ежегодные объёмы углеводородов, теряемых из-за утечек на трубопроводах, достигают 3,5 млн тонн [1].

Классические методы мониторинга – такие, как анализ давления и расхода в СПАТ, наземное патрулирование или спутниковая съёмка – обладают рядом фундаментальных ограничений: низкой частотой обследований, недостаточной чувствительностью к малым утечкам и высокой стоимостью операций. В этих условиях дистанционные методы на базе БПЛА становятся стратегическим направлением цифровой трансформации трубопроводного транспорта.

Целью настоящей работы является разработка и верификация комплексного подхода к оперативному выявлению и локализации утечек углеводородов с использованием БПЛА, оснащённых современными газоаналитическими модулями. Для достижения цели решаются следующие задачи:

1. Анализ и сопоставление перспективных газоаналитических технологий для интеграции в БПЛА.
2. Формирование многоуровневой методики мониторинга.
3. Экспериментальная оценка чувствительности и точности локализации.
4. Сравнительный анализ экономической эффективности с традиционными подходами.

1. Анализ технологий дистанционного газоанализа для интеграции в БПЛА

Ключевым элементом предлагаемого подхода является выбор газоаналитического датчика, который должен сочетать высокую чувствительность, быстрый отклик, низкое энергопотребление, малый вес и устойчивость к внешним воздействиям.

1.1. Лазерные абсорбционные спектрометры (TDLAS, OA-ICOS)

Данные технологии основаны на измерении поглощения лазерного излучения на специфической длине волны, соответствующей колебательно-вращательному переходу молекулы целевого газа (например, метана - CH₄).

• Принцип: лазерный луч настраивается на длину волны поглощения целевого газа. При прохождении через облако газа интенсивность луча ослабевает, и по степени ослабления рассчитывается концентрация [3, с. 2862-2870].
• Преимущества для БПЛА: высокая избирательность и чувствительность (до единиц ppb – частей на миллиард); быстрый отклик (менее 1 секунды); возможность точечного измерения или path-integrated (интегрированного по пути) измерения.
• Недостатки: относительно высокая стоимость, чувствительность к вибрациям (требует демпфирования).

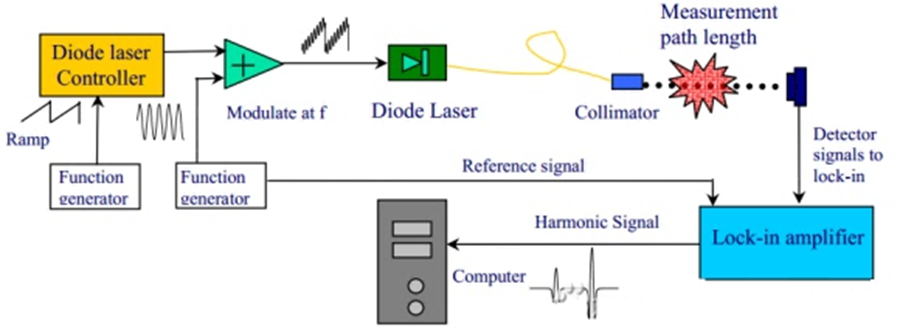

Рис. 1. Схема работы лазерного абсорбционного спектрометра (TDLAS)

1.2. Фотоионизационные детекторы (PID)

• Принцип: молекулы газа ионизируются под действием ультрафиолетового излучения. Возникающий ионный ток пропорционален концентрации газа. PID эффективны для обнаружения летучих органических соединений (ЛОС), включая пары нефти [4].
• Преимущества для БПЛА: высокая чувствительность к широкому спектру углеводородов; компактность и низкое энергопотребление; прочность и устойчивость к вибрациям.
• Недостатки: низкая селективность (не различает типы ЛОС без хроматографического разделения), чувствительность к влажности.

Рис. 2. Сравнительный анализ газоаналитических технологий для БПЛА

2. Комплексная методика мониторинга с применением БПЛА-газоанализаторов

Предлагаемый подход реализуется в три последовательных этапа, обеспечивающих переход от общего обнаружения к точной локализации и оценке последствий.

2.1. Этап 1. Патрулирование и первичное обнаружение

Цель: оперативный облет протяженных участков трубопровода (до 100–150 км за один вылет) для подтверждения/опровержения факта утечки.

Реализация:

• Используется БПЛА самолетного типа с большой продолжительностью полета.
• Устанавливается газоанализатор (например, TDLAS для газопровода или PID для нефтепровода) в режиме непрерывного измерения.
• Полет выполняется на постоянной высоте (50–100 м) по заранее заданному маршруту, совмещенному с трассой трубопровода.
• Данные о концентрации в режиме реального времени передаются на наземную станцию управления. Превышение порогового уровня концентрации служит сигналом о потенциальной утечке.

2.2. Этап 2. Детальное картографирование и точная локализация

Цель: после обнаружения аномалии на Этапе 1, точное определение координат источника утечки.

Реализация:

• К месту предполагаемой утечки направляется многороторный БПЛА, обладающий высокой маневренностью.
• Выполняется полет по плотной сетке (метод «газонокосилки») или по алгоритму восхождения по градиенту концентрации.
• Газоанализатор работает в высокочастотном режиме. Совместно с данными ГНСС (RTK/PPK для точной геопривязки) строится карта пространственного распределения концентрации целевого газа.

Рис. 3. Результат детального картографирование: карта концентрации метана и точное место утечки

Алгоритм локализации: положение источника (xs,ys)(xs,ys) оценивается путем решения обратной задачи на основе серии измерений CiCi в точках (xi,yi)(xi,yi). Используется гауссова модель рассеивания для точечного источника:

, где:

• CiCi – измеренная концентрация в точке ii,
• QQ – мощность Ci – измеренная концентрация в точке ii,
• QQ – мощность выброса (искомый параметр),
• (xs,ys)(xs,ys) – координаты источника (искомые параметры),
• σσ – параметр, характеризующий рассеивание.

Методами нелинейной оптимизации (например, МНК) подбираются параметры QQ, xsxs, ysys, обеспечивающие наилучшее соответствие модели экспериментальным данным.

2.3. Этап 3. Оценка последствий и мониторинг атмосферы

Цель: определение границ загазованной зоны, оценка направления распространения облака и динамики выброса для планирования аварийно-восстановительных работ.

Реализация:

• БПЛА совершает полеты по периметру зоны загазованности на разных высотах.
• Строятся вертикальные и горизонтальные профили концентрации.
• Данные интегрируются с метеорологическими данными (направление и скорость ветра) для прогнозирования распространения облака.

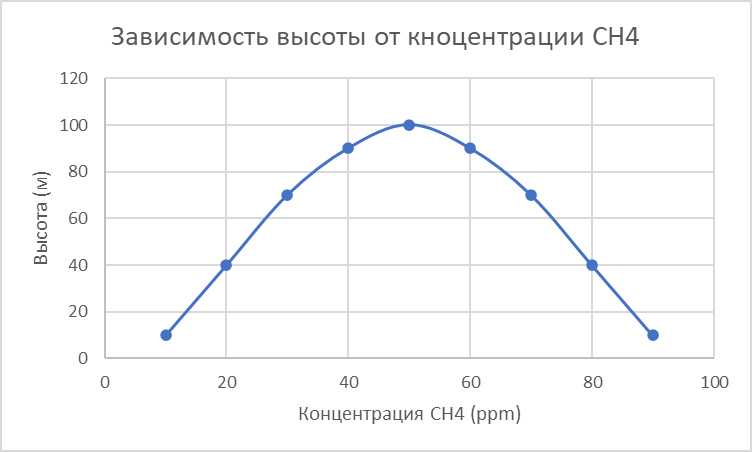

Рис. 4. Пример вертикального профиля концентрации метана, полученного БПЛА

3. Результаты и обсуждение

3.1. Оценка чувствительности и точности локализации

Для проверки эффективности методики были проведены натурные испытания с контролируемым выбросом метана. БПЛА многороторного типа с лазерным спектрометром (TDLAS) выполнял полеты по заданным маршрутам.

Таблица

Результаты натурных испытаний по обнаружению и локализации утечки метана

Результаты демонстрируют, что предложенная методика позволяет надежно обнаруживать утечки мощностью от 0,01 кг/с с точностью локализации лучше 5 метров, что является недостижимым показателем для традиционных СПАТ-систем.

3.2. Сравнительный анализ экономической эффективности

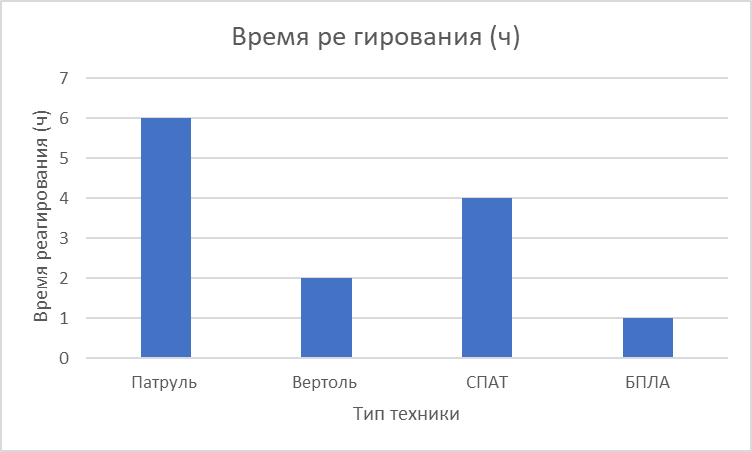

Рис. 5. Сравнение времени реагирования на утечку для различных методов мониторинга

Затраты на внедрение системы БПЛА-мониторинга окупаются за счет:

• Сокращения потерь продукта.
• Уменьшения штрафов за экологические нарушения.
• Снижения затрат на ликвидацию последствий (чем раньше обнаружена утечка, тем меньше объем разлива).
• Исключения затрат на дорогостоящие вертолетные облеты.

Заключение

Разработанный комплексный подход, основанный на многоэтапном применении БПЛА-газоанализаторов, позволяет кардинально повысить оперативность, точность и эффективность обнаружения и локализации утечек углеводородов на трубопроводах. Методика устраняет ключевые недостатки традиционных систем, обеспечивая:

1. Высокую скорость обнаружения: сокращение времени от момента возникновения утечки до ее локализации с нескольких суток до нескольких часов.
2. Точную локализацию: определение координат источника с погрешностью в единицы метров, что ускоряет и удешевляет ремонтные работы.
3. Высокую чувствительность: возможность обнаружения малодебитных утечек на ранней стадии.
4. Применимость в труднодоступных условиях: эффективный мониторинг морских и наземных трасс в любой местности.

Дальнейшие исследования должны быть направлены на разработку интеллектуальных алгоритмов автономного полета, адаптирующих маршрут в реальном времени по градиенту концентрации, и интеграцию данных БПЛА в цифровые двойники трубопроводов для прогнозного моделирования развития аварийных ситуаций.
