Метод Пито в экспериментальной аэродинамике: от исторического прототипа к современным исследованиям

Метод Пито – это один из основных инструментов в экспериментальной аэродинамике, используемый для измерения скорости потока жидкости или газа. Он был разработан французским инженером Анри Пито в 1732 году и с тех пор стал стандартом в аэродинамических испытаниях, особенно в аэродинамических трубах и при испытаниях летательных аппаратов. Анри Пито впервые применил L-образную стеклянную трубку для измерения скорости воды в реке Сена. Направляя открытый конец трубки навстречу течению, он обнаружил превышение уровня жидкости в вертикальном колене над уровнем воды в реке. Это наблюдение легло в основу метода, который в дальнейшем был усовершенствован Людвигом Прандтлем, с создавшим комбинированную трубку для одновременного измерения динамического и статического давлений.

Принцип работы

Метод Пито основан на принципе, что давление в потоке жидкости или газа изменяется в зависимости от скорости этого потока. Статическое давление измеряется на поверхности тела, находящегося в потоке, а динамическое давление определяется по скорости потока.

Для измерения этих параметров используется трубка Пито, в которой:

1. Давление в центре (динамическое). Внутри трубки находится отверстие, направленное по ходу потока. Оно улавливает поток и измеряет динамическое давление.
2. Статическое давление. На стенках трубки расположены боковые отверстия, которые измеряют статического давление потока.

Разница между динамическим и статическим давлением дает возможность вычислить скорость потока по уравнению Бернулли (рис.).

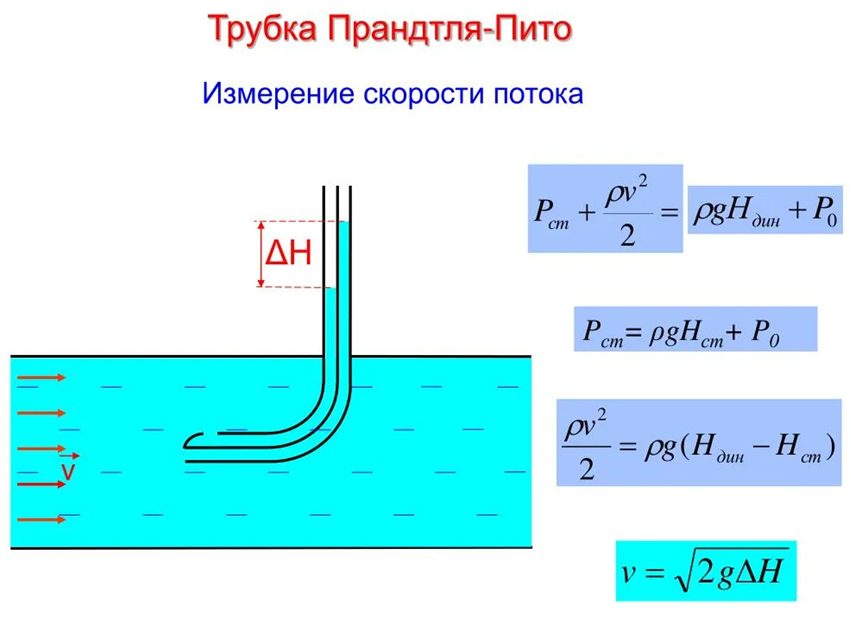

Рис. Принцип измерения скорости потока в трубке Пито: где Pcm – статическое давление; P0 – общее давление; Hcm – высота потока жидкости в трубке Пито при измерении динамического давления; H_{cm} – высота потока жидкости в трубке Пито при измерении статического давления; \rho – плотность жидкости; g – ускорение свободного падения; v – скорость потока жидкости

Применение метода Пито

Метод Пито широко используется в различных областях, связанных с аэродинамикой:

1. Аэродинамические трубы: в аэродинамических трубах метод Пито позволяет исследовать характеристики воздушных потоков вокруг моделей летательных аппаратов. Это позволяет инженерам оптимизировать формы и конструкции для снижения сопротивления и повышения подъемной силы.
2. Летательные аппараты: на борту самолетов и других летательных аппаратов часто устанавливаются датчики, основанные на методе Пито, для мониторинга скорости полета и других аэродинамических характеристик.
3. Автомобильная промышленность: метод Пито также используется для тестирования аэродинамических свойств автомобилей, что позволяет улучшать их дизайн и снижать расход топлива.
4. Гидродинамика: в области гидродинамики метод Пито применяется для измерения скорости потоков в реках, каналах и других водоемов.

Преимущества и недостатки

Метод Пито имеет ряд преимуществ:

• Точность: при правильной калибровке и установке трубка Пито может обеспечивать высокую точность измерений.
• Простота использования: установка и эксплуатация трубки Пито не требуют сложного оборудования.
• Широкий диапазон применения: метод применим как для газов, так и для жидкостей.

Однако, у метода есть и недостатки:

• Чувствительность к турбулентности: в условиях сильной турбулентности результаты могут быть менее точными.
• Необходимость калибровки: для получения точных данных требуется регулярная калибровка оборудования.

Заключение

Метод Пито остается одним из самых надежных и широко используемых методов в экспериментальной аэродинамике. Его применение позволяет значительно улучшить понимание аэродинамических процессов и способствует разработке более эффективных летательных аппаратов и транспортных средств. Благодаря своей простоте и точности метод Пито продолжает оставаться актуальным инструментом для инженеров и ученых в области аэродинамики.
