Интеграция B-направленных испытаний свай в современную практику фундаментостроения

1. Введение

Развитие современного строительства сопровождается устойчивым ростом нагрузок, передаваемых на основания зданий и сооружений. Высотное строительство, крупные транспортные и инфраструктурные объекты, а также сооружения с повышенными требованиями к надежности требуют применения свайных фундаментов с высокой несущей способностью. В этих условиях традиционные методы статических испытаний свай с нагружением сверху нередко сталкиваются с практическими ограничениями, связанными с необходимостью устройства массивных реакционных систем, сложностью доведения нагрузки до расчетных и предельных значений, а также значительными затратами времени и ресурсов.

В качестве альтернативного решения в инженерной практике получил развитие метод двунаправленных статических испытаний свай, основанный на применении встроенных гидравлических домкратов, устанавливаемых непосредственно в тело сваи. Такой подход позволяет отказаться от внешней реакционной системы и обеспечить приложение значительных нагрузок за счет взаимодействия сегментов сваи между собой. В международной практике данный метод широко известен как испытание с использованием ячеек Osterberg.

Несмотря на широкое распространение B-направленных испытаний, большинство публикаций и практических рекомендаций рассматривают их преимущественно как замену традиционным статическим испытаниям. При этом роль BDSLT в проектном процессе, а также их потенциал как инструмента уточнения расчетных моделей грунта и оптимизации проектных решений, остаются недостаточно систематизированными. Целью настоящей статьи является анализ возможностей интеграции B-направленных испытаний свай в современную практику фундаментостроения с учетом инженерных и расчетных аспектов.

2. Научная новизна и практическая значимость

Научная новизна настоящей работы заключается в системном рассмотрении двунаправленных статических испытаний свай не только как альтернативного метода контроля несущей способности, но и как элемента проектного процесса фундаментостроения. В отличие от большинства существующих публикаций, сосредоточенных на отдельных объектах или частных вопросах интерпретации результатов, в статье обоснована роль B-направленных испытаний как инструмента уточнения расчетных моделей грунта и принятия инженерных решений на стадии проектирования.

В работе показано, что результаты двунаправленных испытаний позволяют выявлять расхождения между расчетными и фактическими параметрами взаимодействия сваи с грунтом, в том числе перераспределение вклада бокового сопротивления и сопротивления основания. Это расширяет возможности применения метода за рамки формального подтверждения расчетов и способствует переходу к более обоснованному инженерному анализу свайных фундаментов.

Практическая значимость исследования состоит в формировании подхода к интеграции B-направленных испытаний в современную практику фундаментостроения, особенно при проектировании уникальных и ответственных сооружений. Выводы статьи могут быть использованы при выборе рационального метода испытаний свай, интерпретации результатов BDSLT и уточнении проектных решений, а также при разработке и актуализации нормативных и методических документов.

3. Принцип работы и особенности метода

Двунаправленное статическое испытание сваи основано на использовании гидравлической ячейки, размещаемой внутри сваи, как правило, вблизи ее нижнего конца либо на заданной отметке по длине. При нагружении ячейка создает два равных по величине, но противоположно направленных усилия, в результате чего верхний сегмент сваи перемещается вверх, а нижний – вниз. Таким образом, сопротивление боковой поверхности и сопротивление основания сваи мобилизуются раздельно.

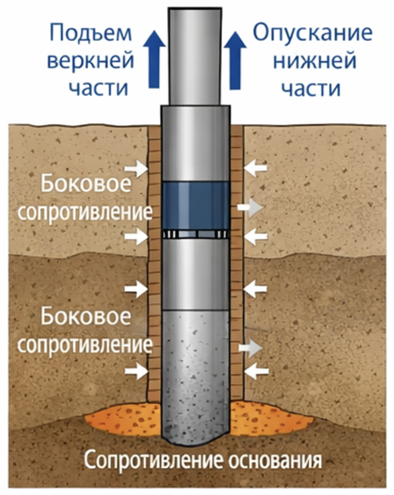

Рис. 1. Схема двунаправленного нагружения сваи

В отличие от классического нагружения сваи сверху, при двунаправленном испытании отсутствует необходимость в устройстве анкерных свай или реакционных балок. Это позволяет прикладывать существенно более высокие нагрузки, что особенно важно при испытании свай большой несущей способности. Кроме того, метод обеспечивает возможность прямого измерения сопротивления основания, которое при традиционных испытаниях часто определяется косвенно.

Вместе с тем деформационная схема работы сваи при BDSLT принципиально отличается от схемы при top-down испытании. Перемещения фиксируются относительно внутренних элементов сваи, а не относительно поверхности земли, что приводит к необходимости дополнительной обработки и интерпретации полученных данных.

Таблица

Сравнение традиционных и двунаправленных статических испытаний свай

 4. Проблемы интерпретации результатов

Ключевой методологической проблемой применения B-направленных испытаний является приведение результатов к форме, сопоставимой с традиционными статическими испытаниями свай. Для инженерных расчетов требуется получение зависимости «нагрузка–осадка», соответствующей нагружению сваи сверху, однако результаты двунаправленного испытания изначально представляют собой зависимости усилий от относительных перемещений сегментов сваи.

Существующие подходы к интерпретации основаны на суммировании сопротивлений боковой поверхности и основания с учетом упругих деформаций тела сваи. Однако многочисленные исследования показывают, что такие преобразования не являются универсальными. Результаты чувствительны к положению гидравлической ячейки, жесткости сваи, а также к последовательности мобилизации сопротивлений грунта.

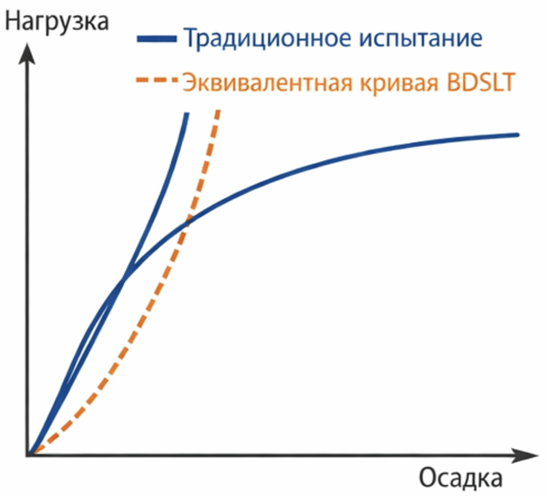

Рис. 2. Концептуальное сравнение кривых «нагрузка–осадка»

Практика показывает, что при рабочих уровнях нагрузки эквивалентные осадки, полученные на основе BDSLT, как правило, хорошо согласуются с результатами традиционных испытаний. В то же время при приближении к предельным состояниям расхождения возрастают, что затрудняет определение предельной несущей способности сваи. Отсутствие унифицированных критериев предельного состояния для двунаправленных испытаний остается одной из ключевых нерешенных задач.

5. Роль B-направленных испытаний в проектировании свайных фундаментов

Одним из наиболее значимых аспектов применения BDSLT является возможность использования результатов испытаний для уточнения расчетных моделей грунта. Раздельное определение сопротивления боковой поверхности и основания сваи позволяет выполнять обратный анализ параметров грунта и выявлять расхождения между расчетными и фактическими характеристиками.

Опыт применения метода на крупных строительных объектах показывает, что параметры грунта, определенные по результатам B-направленных испытаний, нередко отличаются от значений, принятых по результатам инженерно-геологических изысканий. В ряде случаев это приводит к пересмотру расчетных предпосылок и уточнению долей участия бокового сопротивления и сопротивления основания в общей несущей способности сваи.

Таким образом, B-направленные испытания могут рассматриваться не только как средство контроля, но и как активный инструмент инженерного анализа, влияющий на выбор длины свай, их диаметра и расчетных коэффициентов запаса.

6. Интеграция BDSLT в современную практику

Применение двунаправленных испытаний наиболее целесообразно при проектировании свайных фундаментов для уникальных и ответственных сооружений, а также в условиях ограниченного строительного пространства. В таких случаях метод позволяет получить достоверные данные о работе свай при высоких нагрузках и снизить неопределенность проектных решений.

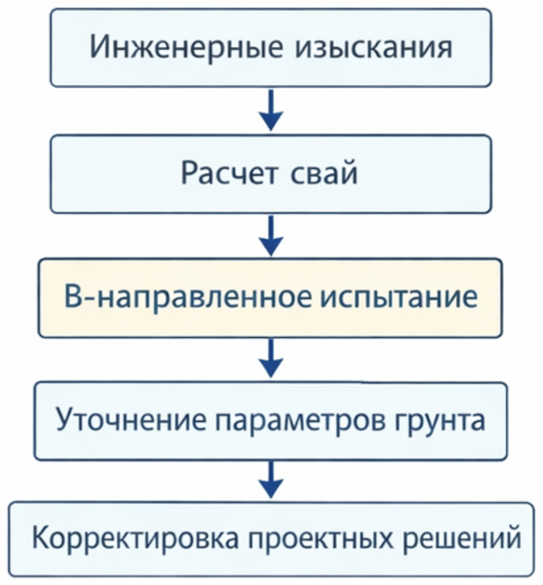

Рис. 3. Место BDSLT в проектном процессе

В то же время использование BDSLT требует высокой квалификации инженера-геотехника, поскольку интерпретация результатов не может быть выполнена формально. Несмотря на включение метода в международные и национальные нормативные документы, детализированные требования к обработке и анализу данных остаются ограниченными, что повышает роль инженерного суждения.

7. Заключение

Двунаправленные статические испытания свай являются важным элементом современной геотехнической практики, расширяющим возможности анализа и проектирования свайных фундаментов. При корректной интерпретации результатов метод обеспечивает достоверную оценку несущей способности свай и позволяет уточнять расчетные модели грунта.

Интеграция B-направленных испытаний в проектный процесс способствует переходу от формального подтверждения расчетов к более обоснованному инженерному подходу, особенно при строительстве уникальных и высоконагруженных сооружений. Дальнейшее развитие метода связано с унификацией критериев интерпретации и более тесной интеграцией результатов испытаний с расчетными моделями оснований.
