Сравнительный анализ потенциала режима VL-SNR стандарта DVB-S2X и низкоскоростных схем модуляции и кодирования DVB-S2

Современные спутниковые системы связи сталкиваются с требованиями работы в условиях экстремально низкого отношения сигнал/шум (SNR). Режим VL-SNR (Very Low Signal-to-Noise Ratio) стандарта DVB-S2X представляет собой технологическое развитие спецификации DVB-S2, предназначенное для устойчивой работы при SNR до -10 дБ. Данное исследование фокусируется на сравнительном анализе структуры кадра физического уровня (PLFRAME) обоих стандартов для оценки энергоэффективности и возможностей синхронизации.

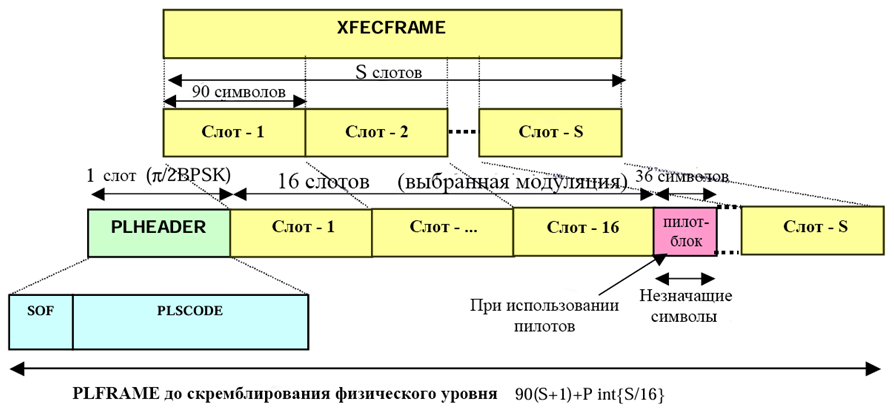

В стандарте DVB-S2 (ETSI EN 302 307) базовой единицей передачи является кадр физического уровня (PLFRAME). Согласно разделу 5.5 спецификации, PLFRAME состоит из заголовка физического уровня (PLHEADER) и полезной нагрузки (XFECFRAME).

• PLHEADER занимает ровно один слот (90 символов) и включает:
• SOF (Start of Frame): 26 символов для обнаружения начала кадра.
• PLS Code (Physical Layer Signalling): 64 символа, несущие информацию о схеме модуляции и кодирования (MODCOD) и типе кадра.

Пилот-символы (36 символов) могут вставляться каждые 16 слотов для облегчения синхронизации приемника, однако их использование является опциональным и снижает полезную пропускную способность на 2,4%. Принципы работы режима VL-SNR: модуляция и кодирование для сверхнизкого отношения сигнал/шум.

Низкоскоростные режимы DVB-S2 (например, QPSK 1/4) обеспечивают работу при SNR до -2,35 дБ (BER 10⁻⁷). Однако при снижении SNR ниже -5 дБ эффективность декодирования LDPC-кодов резко падает из-за ограничений итеративного алгоритма, что делает стандарт неприменимым в условиях глубоких замираний.

Стандарт DVB-S2X (ETSI EN 302 307-2) вводит специализированные кадры VL-SNR для работы в экстремальных условиях. Ключевое отличие заключается в модификации структуры заголовка для обеспечения синхронизации при уровнях сигнала, недоступных для стандартного декодирования PLS-кода.

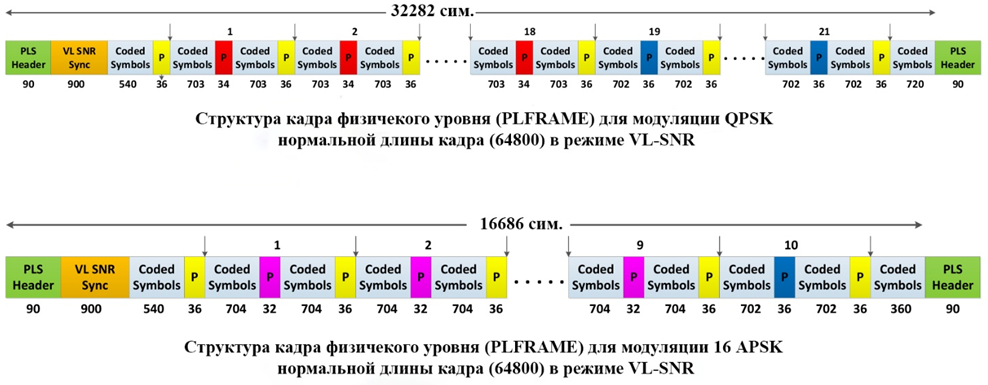

Согласно Приложению B спецификации DVB-S2X, кадр VL-SNR включает:

• Стандартный PLHEADER: 90 символов (совместимый с DVB-S2).
• VL-SNR Header: Дополнительный заголовок синхронизации длиной 900 символов.
• XFECFRAME: Полезная нагрузка с использованием специфических низкоскоростных MODCOD (например, BPSK 1/5, QPSK 2/9).

Дополнительный заголовок позволяет терминалам выполнять синхронизацию в пакетном режиме (burst mode) при SNR значительно ниже порога декодирования основного заголовка. Это достигается за счет использования специальных последовательностей Уолша-Адамара длиной 900 символов, обеспечивающих высокую корреляционную пиковость даже в шумах.

Сравнение структур выявляет компромисс между накладными расходами и устойчивостью синхронизации:

• Накладные расходы: Введение VL-SNR Header увеличивает служебные расходы кадра. Однако это компенсируется возможностью работы в каналах, где стандартный DVB-S2 теряет синхронизацию полностью.

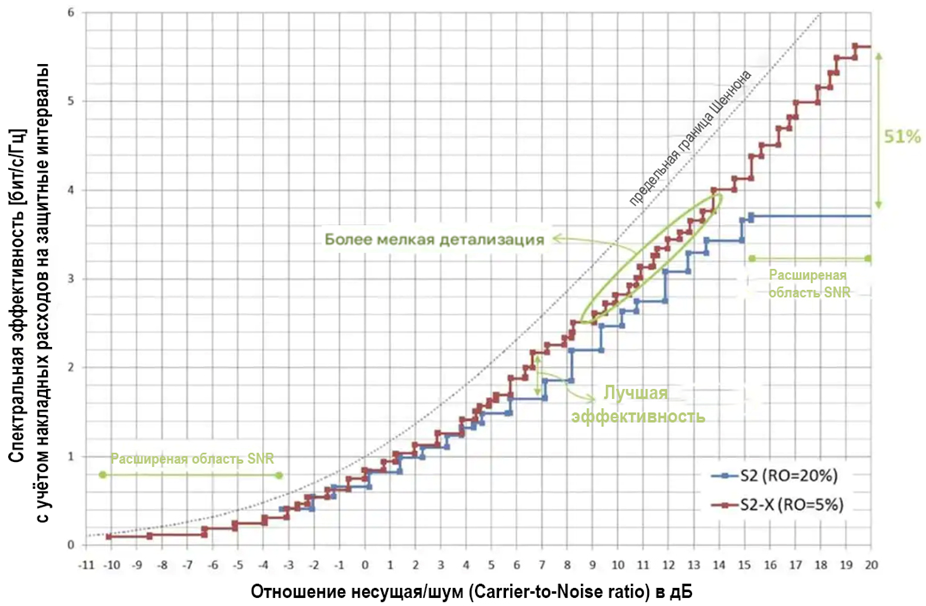

• Энергетическая эффективность: Режим VL-SNR обеспечивает улучшение энергетической эффективности на 30-45% по сравнению с предельными режимами DVB-S2 за счет оптимизированных матриц проверки четности LDPC и расширенного заголовка синхронизации.
• BER и Пороги: Экспериментальные данные подтверждают достижение BER=10⁻⁷ при SNR=-11 дБ для VL-SNR, тогда как предел для DVB-S2 составляет около -2,5 дБ.

Режим VL-SNR стандарта DVB-S2X демонстрирует существенные преимущества в условиях экстремально низкого отношения сигнал/шум (SNR), что подтверждается результатами сравнительного анализа. Данный режим рекомендован для применения в спутниковых системах связи, работающих при сильных атмосферных осадках или с компактными терминалами, где традиционные схемы DVB-S2 не обеспечивают необходимой надежности передачи. Особенности модуляции и кодирования VL-SNR позволяют достигать устойчивой связи при SNR ниже -5 дБ, что расширяет эксплуатационные возможности систем в критических условиях.

Для каналов связи с умеренным SNR (выше -5 дБ) стандартные низкоскоростные схемы DVB-S2 остаются предпочтительным выбором благодаря их меньшей вычислительной сложности и достаточной эффективности. Анализ энергопотребления и ресурсоемкости показывает, что использование DVB-S2 в данном диапазоне обеспечивает оптимальный баланс между производительностью и затратами. Применение режима VL-SNR в таких условиях становится нецелесообразным из-за избыточных требований к обработке сигнала без значимого выигрыша в качестве связи.

Проведенный анализ структуры PLFRAME подтверждает превосходство режима VL-SNR стандарта DVB-S2X в условиях экстремально низкого SNR (ниже -10 дБ). Ключевым фактором успеха является введение дополнительного заголовка синхронизации длиной 900 символов, отсутствующего в DVB-S2.

Режим VL-SNR рекомендован для спутниковых систем с мобильными терминалами и IoT-приложениями, где доминируют ограничения по мощности сигнала. Традиционные схемы DVB-S2 остаются целесообразными лишь при умеренном SNR (выше -6 дБ), где меньшая вычислительная сложность обеспечивает оптимальный баланс производительности. Результаты исследования обосновывают выбор VL-SNR как стандарта для перспективных систем космического интернета.
