Анализ, настройка и оптимизация маршрутизации на основе BGP в корпоративных сетях

Введение

Изначально BGP был создан для обмена маршрутациями между автономными системами в интернете. Однако с развитием корпоративных сетей и сложных архитектур BGP стал важным инструментом для крупных предприятий, которым требуется подключение к нескольким провайдерам, гибкое управление трафиком и контроль маршрутизации. Внедрение BGP позволяет обеспечивать отказоустойчивость, балансировку нагрузки и реализацию сложных маршрутизационных политик, недоступных внутренним протоколам (OSPF, EIGRP). Современные корпоративные сети включают филиалы в разных странах, используют гибридные архитектуры (MPLS VPN, SD-WAN, IPsec) и взаимодействуют с облачными платформами (AWS, Azure, Google Cloud), что также требует применения BGP для динамической маршрутизации.

В условиях таких сложных сетевых топологий важно понимать принципы оптимизации и построения BGP, так как ошибки в конфигурации могут привести к ухудшению качества услуг, увеличению задержек и затрат. В отличие от внутренних протоколов маршрутизации, BGP ориентирован на устойчивость и масштабируемость, а не на скорость сходимости. Это накладывает особые требования к архитектуре сети, выбору схем пиринга и настройке безопасности.

Цель статьи – рассмотреть принципы построения, анализа и оптимизации BGP в корпоративных сетях. В работе приводятся теоретические основы, архитектурные решения, практические примеры настройки, методы оптимизации и обеспечения безопасности, а также реальные сценарии применения BGP. Материалы статьи могут служить основой для проектирования новых сетей или модернизации существующих корпоративных инфраструктур.

1. Теоретические основы BGP в корпоративных сетях

Основным компонентом глобальной маршрутизации является протокол Border Gateway Protocol, который выполняет важную функцию в обмене маршрутной информацией между автономными системами (1). Этот протокол был придуман с той целью, чтобы провайдеры могли взаимодействовать. Однако с развитием корпоративных сетей и их сложностью выхода за рамки локальных внутренних протоколов (IGP) BGP стал широко использоваться в корпоративной инфраструктуре.

Он обеспечивает гибкое управление маршрутами, высокую масштабируемость и точную политику трафика в таких условиях, что делает его незаменимым для современных предприятий. Современные корпоративные сети имеют сложную архитектуру и включают дата-центры, межрегиональные филиалы, каналы связи с несколькими провайдерами, автономные системы и доступ к облачным сервисам. Здесь нужен инструмент, который будет управлять трафиком и гарантировать беспрерывную связь при отказе какого-либо канала. Благодаря этим инструментам и возможностям BGP стал не просто протоколом, а политикой компании.

1.1. Назначение протокола BGP

BGP используют для контроля трафика, выбора маршрута. В бизнес-среде он используется для того, чтобы реализовать подключение нескольких провайдеров и для поднятия сети MPLS, качественной работы VPN и для возможности подключения к Cloud платформам

Метод BGP дает предприятию возможность объявлять префиксы для внешних сетей и контролировать, какие маршруты внешних сетей будут использоваться, а также распределять трафик внутри собственной инфраструктуры. Протокол ориентирован на стабильность работы и предсказуемость поведения маршрутов, что важно для масштабируемых корпоративных архитектур. Это отличается от скорости сходимости внутренних протоколов.

1.2. Отличие BGP от внутренних протоколов маршрутизации

Что касается других протоколов, таких как OSPF или EIGRP, BGP отличается не только по целям, но и по масштабу и принципу работы. В отличие от внутренних протоколов маршрутизации (IGP), которые предназначены для маршрутизации в пределах одного административного домена, BGP работает на границах автономных систем и является протоколом обмена маршрутами между доменами. Внутренние протоколы используют собственный механизм доставки пакетов, а BGP работает на протоколе TCP, что делает соединение надежным и стабильным. Выбор маршрута в BGP осуществляется на основе набора атрибутов, а не только метрики. Такие атрибуты создают сложную политику для выбора наилучшего пути. В традиционных внутренних протоколах сетевые администраторы не могли бы управлять такими вещами, как характеристики канала, стоимость трафика, предпочтение конкретного провайдера и так далее, которые не могут быть учтены этим методом. Самое значительное отличие – это масштабируемость. По мере увеличения числа маршрутов, другие протоколы становятся неэффективными из-за сложности, в то время как BGP способен обрабатывать тысячи и сотни тысяч маршрутов и используется в крупных корпоративных сетях.

2. Практическое построение BGP с двумя ISP

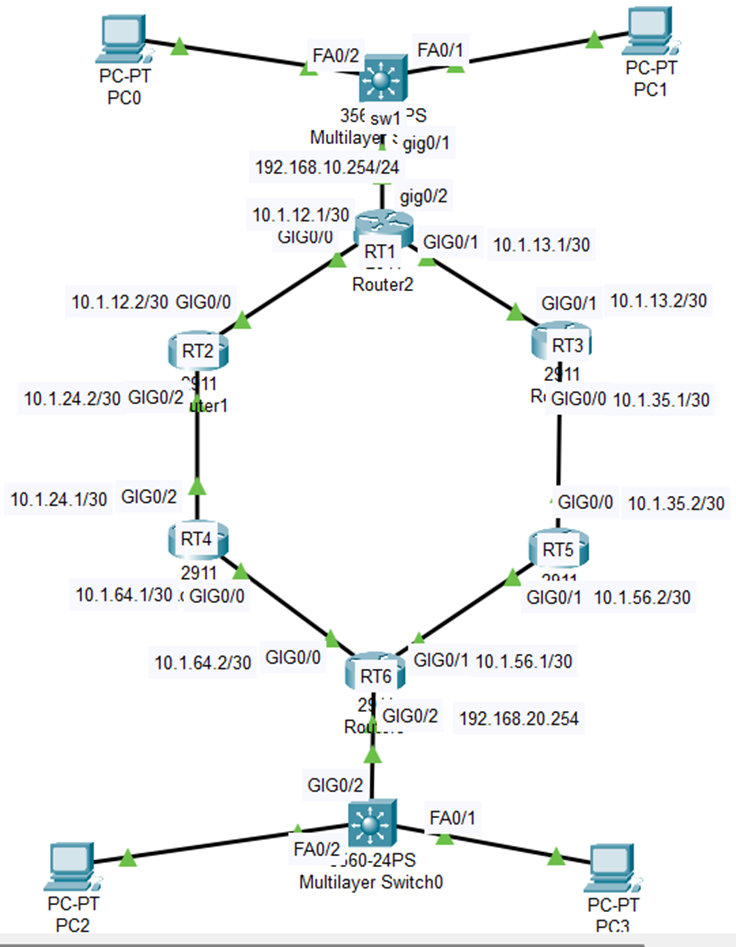

Рис. Топология сети с использованием BGP

В рамках данной лабораторной работы реализована модель корпоративной сети с подключением к двум независимым интернет-провайдерам с использованием протокола BGP в качестве механизма междоменной маршрутизации. Основной задачей являлось построение отказоустойчивой архитектуры, обеспечивающей непрерывность сетевого взаимодействия при отказе одного из внешних каналов, а также демонстрация принципов управления маршрутной политикой.

Топология построена по принципу распределённой магистрали с кольцевой структурой. Внутренняя часть сети объединяет шесть маршрутизаторов (RT1–RT6), соединённых point-to-point каналами с маской /30. Использование адресации /30 для магистральных соединений обусловлено рациональным расходованием IPv4-пространства и чёткой изоляцией каждого линка, что упрощает диагностику и анализ маршрутизации. Кольцевая схема обеспечивает альтернативные пути передачи данных между узлами и исключает наличие единственной точки отказа внутри автономной системы.

2.1. Адресное пространство и межмаршрутизаторские соединения

Магистральная часть сети реализована на основе следующих подсетей:

RT1 – RT2: сеть 10.1.12.0/30:

• RT1: 10.1.12.1;
• RT2: 10.1.12.2.

RT1 – RT3: сеть 10.1.13.0/30:

• RT1: 10.1.13.1;
• RT3: 10.1.13.2.

RT2 – RT4: сеть 10.1.24.0/30:

• RT4: 10.1.24.1;
• RT2: 10.1.24.2.

RT3 – RT5: сеть 10.1.35.0/30:

• RT3: 10.1.35.1;
• RT5: 10.1.35.2.

RT5 – RT6: сеть 10.1.56.0/30:

• RT6: 10.1.56.1;
• RT5: 10.1.56.2.

RT4 – RT6: сеть 10.1.64.0/30:

• RT4: 10.1.64.1;
• RT6: 10.1.64.2.

Такая схема формирует замкнутый контур, обеспечивающий два направления передачи данных между любыми узлами магистрали.

Сеть организации включает два пользовательских сегмента:

• Верхний LAN: 168.10.0/24, шлюз по умолчанию 192.168.10.254 (интерфейс многоуровневого коммутатора, подключённого к RT1);
• Нижний LAN: 168.20.0/24, шлюз 192.168.20.254 (интерфейс маршрутизатора RT6).

Таким образом, внутренняя маршрутизация охватывает магистральные соединения и два независимых сегмента доступа.

2.2. Организация подключения к двум ISP

Ключевым элементом лабораторной работы является реализация dual-homing – подключения к двум автономным системам провайдеров. Каждый ISP представлен отдельной AS. Граничные маршрутизаторы организации устанавливают eBGP-сессии с соответствующими провайдерами через выделенные интерфейсы.

Сеть организации функционирует как самостоятельная автономная система, а маршрутизаторы RT1 и RT3 (в рамках данной модели) выполняют функции граничных узлов. Через них осуществляется анонс внутренних префиксов:

• 168.10.0/24;
• 168.20.0/24.

В сторону провайдеров передаются агрегированные маршруты пользовательских сетей, а от провайдеров принимаются маршруты внешних направлений (в учебной модели – маршрут по умолчанию либо тестовые префиксы).

2.3. Принципы маршрутизации и выбор оптимального пути

Особое внимание уделено анализу алгоритма выбора лучшего маршрута BGP. При наличии двух альтернативных направлений протокол выполняет последовательную проверку атрибутов:

1. Weight (локальный параметр Cisco);
2. Local Preference;
3. Длина AS-Path;
4. Тип происхождения маршрута (Origin);
5. Значение MED;
6. eBGP предпочтительнее iBGP;
7. Метрика до next-hop.

За счёт изменения значения Local Preference внутри автономной системы реализуется приоритизация одного из провайдеров для исходящего трафика. Для управления входящим трафиком применяется механизм AS-Path Prepending, искусственно увеличивающий длину пути через резервного провайдера.

2.4. Поведение сети при отказах

Кольцевая магистраль внутри автономной системы обеспечивает сохранение связности даже при обрыве одного из линков. При потере соединения между соседними маршрутизаторами трафик автоматически перенаправляется по альтернативной стороне кольца.

В случае отказа одного из ISP происходит разрыв BGP-сессии, после чего маршруты данного провайдера удаляются из таблицы маршрутизации. Выполняется перерасчёт best-path, и трафик начинает передаваться через второго провайдера. Таким образом, достигается автоматическая конвергенция без ручного вмешательства.

Заключение

В ходе лабораторной работы была реализована отказоустойчивая сеть с двумя ISP, кольцевой магистралью и двумя пользовательскими сегментами. Продемонстрированы принципы междоменной маршрутизации, механизмы выбора оптимального пути BGP и методы управления трафиком.

Полученная модель отражает практический подход к построению корпоративной сети с многопровайдерным подключением, обеспечивая высокую доступность, гибкость политики маршрутизации и устойчивость к отказам каналов связи.
