Цикл Фикетта-Джейкоба в импульсных детонационных двигателях

Импульсный детонационный двигатель (ИДД) является сложной технической, в которой горение топливо-воздушной смеси (ТВС) осуществляется детонацией.

Цикл Фикетта-Джейкоба (FJ) — это идеальный термодинамический цикл, который исследуется для импульсных детонационных двигателей (ИДД). Он основан на теории Чепмена–Жуге (CJ) — приближении скорости детонационной волны. Этот цикл позволяет вычислить верхний предел объёма механической работы, получаемой в результате цикла с использованием процесса нестационарной детонации.

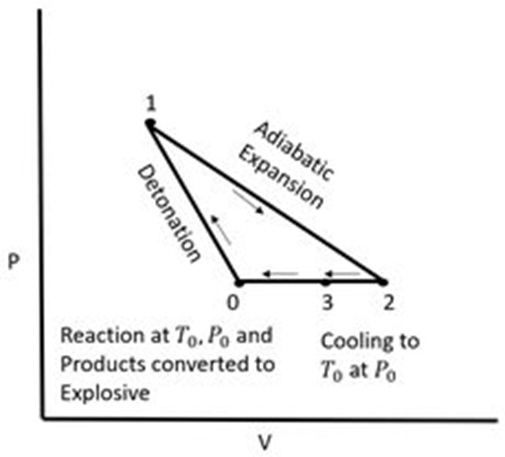

Рисунок 1 - цикл Фикетта-Джейкоба.

В реальных ИДД наблюдаются отклонения от идеального цикла:

• 1) камера не полностью заполняется горючей смесью;

• 2) инициирование детонации не является мгновенным и требует времени;

• 3) опустошение камеры от продуктов сгорания также занимает время, из-за чего в начале следующего цикла часть продуктов остаётся в камере и разбавляет свежую смесь, ослабляя интенсивность детонационной волны.

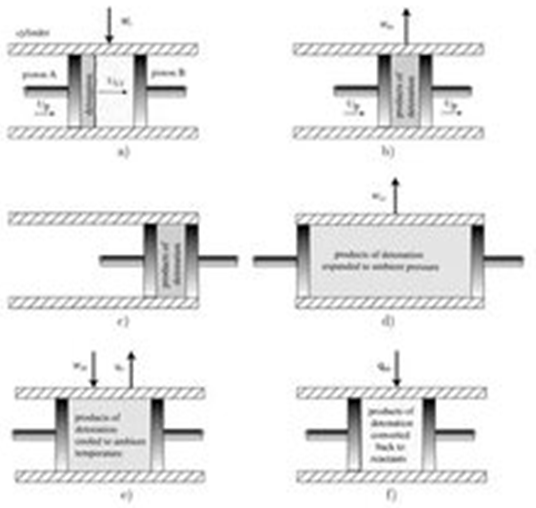

Рисунок 2 - физическая картина цикла Фикетта-Джейкоба.

Идеальный цикл FJ состоит из пяти процессов:

1. Исходные вещества изоэнтропно сжимаются: под действием внешней работы один поршень движется со скоростью up, мгновенно создавая фронт детонации на поверхности поршня. Детонационная волна распространяется, а продукты разложения следуют за ней в однородном состоянии со скоростью up. Когда волна достигает второго поршня, вся система «поршень-цилиндр» движется с постоянной скоростью up.

2. Кинетическая энергия, полученная в результате первого процесса, преобразуется во внешнюю работу.

3. Адиабатическое расширение: продукты детонации в газообразном состоянии возвращаются к конечному давлению, равному начальному, Ρ0.

4. Отвод тепла: газообразные продукты обратимо охлаждаются при постоянном давлении до начальной температуры Τ0.

5. Цикл завершается превращением продуктов в реагенты, как и в исходных условиях.

С 1940 года предпринимались серьезные попытки создать детонационные двигательные установки, но до сих пор не было найдено практического решения. Детонация — это процесс, при котором вещество очень быстро сгорает и преобразуется в энергию (с чрезвычайно высокой скоростью горения). Основная сложность этого процесса заключается в необходимости быстрого смешивания топлива и воздуха на высоких скоростях и поддержания контролируемой детонации.

Изначально система должна совершить работу, чтобы запустить циклическую детонацию.

 Общая работа, проделанная системой, составляет

Где H0-H2 — разница в энтальпии между этапами с 0 по 2 (с прохождением этапа 3).

Некоторые недостатки цикла Фикетта-Джейкоба в реальных условиях:

• Неполное заполнение камеры горючей смесью. В реальных ИДД камера не полностью заполняется горючей смесью, что снижает эффективность цикла.

• Задержка инициирования детонации. Инициирование детонации не происходит мгновенно — требуется время, что влияет на динамику цикла.

• Задержка опустошения камеры от продуктов сгорания. Опустошение камеры занимает время, из-за чего в начале следующего цикла часть продуктов остаётся в камере и разбавляет свежую смесь, ослабляя интенсивность детонационной волны.

• Экстремальные нагрузки на материалы. В процессе работы цикла возникают высокие давления (до 20–30 МПа) и температуры (до 3000 К), что создаёт дополнительные нагрузки на конструктивные элементы двигателя.

• Необходимость быстрого и эффективного смешивания топлива и окислителя. Это сложная задача, связанная с необходимостью контролируемого поддержания детонации.

Эти факторы ограничивают практическое применение цикла Фикетта-Джейкоба и требуют дальнейшего исследования для повышения эффективности детонационных двигателей.
