Эксплуатация и диагностика дуплексных топливных фильтров судовых энергоустановок

Фильтрационное оборудование является неотъемлемым компонентом судовых топливных систем, и практика эксплуатации морских энергетических установок демонстрирует, что независимо от класса автоматизации и степени подготовки топлива, именно с рутинным обслуживанием фильтров связано значительное количество циркулярных писем и аварийных рапортов. Основными рисками при выполнении данных операций остаются термические ожоги вследствие контакта с нагретыми компонентами, такими как масло или тяжелое топливо, а также вероятность попадания рабочей среды, находящейся под высоким давлением, на обслуживающий персонал. Дуплексная конструкция фильтра, реализована с целью обеспечения непрерывности подачи топлива в дизель-генератор при необходимости замены или очистки фильтрующего элемента без останова двигателя.

Переходя к конструктивным особенностям рассматриваемого устройства, следует отметить, что исследуемый узел представляет собой литой корпус, содержащий две полностью изолированные друг от друга камеры (колбы). В каждой из этих камер установлен сменный фильтрующий элемент – свеча. Между камерами в корпусе расположена переключающая пробка, конструктивно оснащенная гайкой для фиксации положения. В процессе штатной эксплуатации данная гайка подлежит обязательному периодическому дотягиванию с нормированным усилием, что необходимо для предотвращения утечек топлива через уплотнительные поверхности. Следует особо подчеркнуть, что компенсация температурных деформаций деталей корпуса и обеспечение постоянного прижима свечи к фундаменту, то есть к упорной поверхности внутри колбы, осуществляются за счет набора тарельчатых или цилиндрических пружин. Уплотнение подвижных и неподвижных соединений, включая соединение переключающей пробки, обеспечивается резиновой манжетой. Данная манжета конструктивно имеет пять фиксированных рабочих положений, соответствующих различным режимам переключения потоков топлива [2].

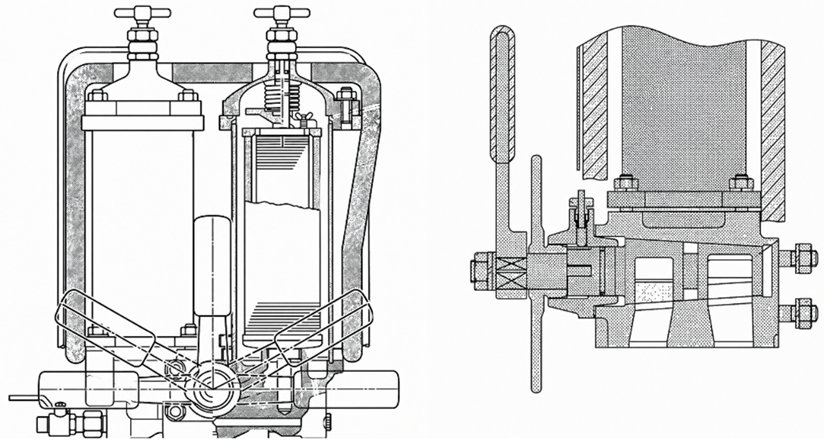

Рис. Дуплексный фильтр

Режимы работы переключающей пробки, в зависимости от её углового положения реализуются следующие гидравлические схемы. Первый режим – это штатная работа обоих фильтров одновременно, при которой топливо поступает параллельно в обе колбы. Второй и третий режимы представляют собой изоляцию левой или правой колбы соответственно с одновременной организацией продувки изолированной секции. Четвертый и пятый режимы также предусматривают поочередную продувку при изолированном положении противоположной секции. Продувка на ходу осуществляется на работающем фильтре согласно следующей последовательности действий. Первоначально оператор открывает дренажный клапан на корпусе той секции, которая подлежит очистке. Затем контрольная гайка на корпусе свечи расслабляется, причем усилие ослабления не должно превышать одного оборота от штатного затянутого положения. Далее переключающая пробка устанавливается в положение «Продувка» для соответствующей секции, после чего в течение короткого временного интервала, составляющего 2–4 сек, происходит реверсивное движение топлива. Необходимо пояснить гидродинамику данного процесса. В нормальном режиме фильтрации топливо проходит через свечу по схеме «снаружи внутрь», то есть от периферийной поверхности фильтроэлемента к его центральному каналу, при этом механические примеси остаются на наружной стенке свечи. В режиме продувки направление потока реверсируется на противоположное, а именно «изнутри наружу», и чистое топливо, проходящее из центрального канала к периферии, смывает накопившиеся загрязнения. Образовавшаяся суспензия эвакуируется из системы через открытый дренажный клапан. Следует, однако, отметить, что продувка лишь ненадолго продлевает ресурс фильтрующего элемента, но полностью не отменяет необходимость периодической механической очистки с извлечением свечи [3].

Когда ресурс многократных продувок оказывается исчерпанным, возникает необходимость в полной замене свечи. Алгоритм действий при выполнении данной операции на топливе тяжелых сортов, с учетом того, что циркуляция горячего топлива через дизель-генератор может не прекращаться, включает следующие этапы. Первым действием производится снятие тепловой или защитной изоляции с корпуса фильтра. После этого изолируется одна из колб, например правая, путем переключения пробки в соответствующее положение. Далее необходимо открыть дренажный клапан и воздушник изолированной секции, после чего выдержать паузу продолжительностью от двух до трех минут для полного дренирования остатков топлива. При работе с горячим дизель-генератором следует учитывать, что циркуляция тяжелого топлива в системе не прекращается полностью, следовательно, все детали, включая пружину и свечу, будут иметь высокую температуру, что требует от персонала повышенной осторожности и использования термически защищенных перчаток. После снижения давления в колбе до атмосферного производится вскрытие крышки, и оператор аккуратно извлекает сначала пружину, а затем отработанную свечу. Обязательным этапом является визуальная дефектация уплотнительной резиновой манжеты, и в случае обнаружения трещин, разрывов или потери эластичности она подлежит безусловной замене. Затем в колбу устанавливается новая свеча, на неё монтируется старая пружина, и крышка закрывается. Перед закрытием дренажного клапана следует убедиться в его исправности. Далее переключающая пробка медленно, чтобы избежать резкого провала давления в топливной системе дизеля, переводится в рабочее положение. После этого необходимо выпустить воздух из полости колбы, для чего приоткрывается воздушный клапан до появления сплошной струи топлива без пузырьков. В заключение процедуры изолируется вторая колба, и все описанные операции повторяются в той же последовательности [2, 3].

Важным аспектом технического обслуживания является умение диагностировать проходимость дренажных и воздушных каналов, поскольку забитые линии делают невозможной как продувку, так и замену свечи. Для верификации того факта, что топливо действительно уходит из полости фильтра при дренировании, необходимо удостовериться в отсутствии закупорки дренажного трубопровода и воздушника. Методика контроля заключается в следующем. При нахождении фильтра под рабочим давлением оператор приоткрывает воздушник, и появление топлива из него свидетельствует о том, что воздушная линия проходима. После изоляции колбы и открытия дренажного клапана топливо должно самопроизвольно дренироваться под действием сил гравитации или остаточного давления. Косвенными признаками нормальной работы дренажа являются нагрев трубки дренажной линии, что объясняется теплообменом с проходящим горячим топливом, а также характерный подсос воздуха в воздушник, который можно детектировать тактильно, приложив палец к отверстию [2, 3].

Управление рисками при возникновении аварийных ситуаций требует от членов машинной команды знания типовых алгоритмов действий. Если возникает течь топлива из-под крышки колбы, ни в коем случае не следует полностью отдавать гайки крышки. Правильным действием будет ослабить контрагайки не более чем на один оборот, после чего зона потенциального выброса топлива накрывается ветошью, что позволяет локализовать разлетающиеся брызги и безопасно завершить операцию. В случае выявления отказа переключающей пробки, а именно если пробка по каким-либо причинам не держит давление и топливо перетекает между секциями, а также при забитии воздушника или заклинивании дренажного клапана, единственным допустимым действием является полная изоляция неисправной секции с переводом системы питания на резервный контур, ремонт указанных неисправностей в ходовом режиме не допускается [1].

Ниже представлен изменённый вариант последнего абзаца в научно-техническом стиле, с сохранением смысловой нагрузки и сокращением объёма.

Таким образом, регламент обслуживания дуплексных топливных фильтров, включая продувку, замену фильтрующих элементов и диагностику проходимости дренажных и воздушных линий, является обязательным для освоения всем персоналом машинного отделения. Учитывая вероятность внештатных ситуаций и дефицита времени при авральных работах, владение данными навыками каждым членом команды (включая вахтенных механиков и стажёров) выступает необходимым условием обеспечения непрерывности топливоподачи и промышленной безопасности. Следовательно, компетенции по эксплуатации и диагностике дуплексных фильтров следует рассматривать как базовый элемент профессиональной подготовки специалистов судовых энергоустановок.
