Численное моделирование газодисперсного потока в циклоне и анализ гидродинамических характеристик аппарата

Циклонные аппараты широко используются для очистки газов от твёрдых частиц благодаря простоте конструкции, надёжности и отсутствию подвижных элементов. Их работа основана на закручивании потока и возникновении центробежных сил, под действием которых частицы перемещаются к стенкам и осаждаются в нижней части аппарата.

Эффективность работы циклона определяется как его способностью обеспечивать отделение частиц из газового потока, так и величиной гидравлического сопротивления. При увеличении скорости входного потока, как правило, возрастает интенсивность закрутки и улучшаются условия для сепарации, однако одновременно увеличивается перепад давления, что приводит к росту энергетических затрат. Поэтому при исследовании работы циклона важно учитывать как структуру течения внутри аппарата, так и интегральные гидродинамические характеристики.

Численное моделирование позволяет детально анализировать распределения скоростей и давления, а также движение частиц в трёхмерных вихревых потоках, снижая необходимость в натурных экспериментах.

Объектом исследования является циклон для очистки воздуха от твёрдых частиц, включающий цилиндрическую и коническую части, тангенциальный вход, выходную трубу и зону сбора осадка.

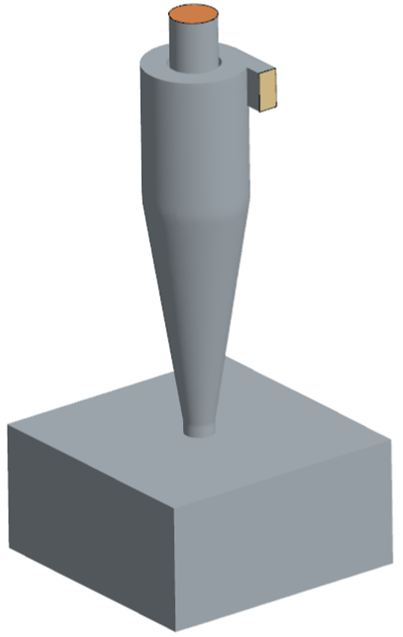

Рис. 1. Модель циклона

Численное моделирование выполнено для нескольких значений скорости воздуха на входе в аппарат: 10, 12, 14, 15, 16, 18 и 20 м/с. В качестве рабочей среды рассматривался воздух. Дополнительно моделировалось движение дисперсной фазы, что позволило визуализировать траектории частиц в потоке и качественно оценить характер их осаждения в аппарате.

В ходе постобработки результатов были построены распределения осевой скорости, тангенциальной скорости, модуля скорости и давления в нескольких характерных поперечных сечениях циклона. Такой подход позволил проследить изменение структуры потока по высоте аппарата и выявить особенности вихревого движения в различных его зонах.

Для оценки гидравлических характеристик аппарата был рассчитан полный перепад давления между входной и выходной областями циклона при различных скоростях входного потока. На основе этих данных построен график зависимости перепада давления от входной скорости, позволяющий оценить изменение гидравлического сопротивления аппарата в разных режимах работы.

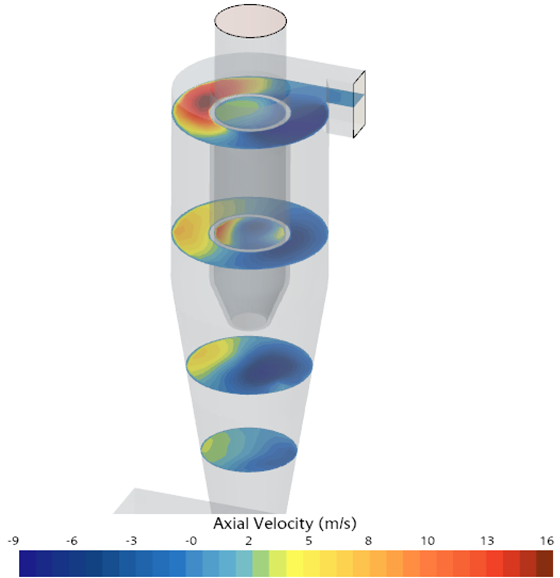

Рис. 2. Распределение осевой скорости в поперечных сечениях циклона при входной скорости 20 м/с.

На распределении осевой скорости в сечениях циклона при входной скорости 20 м/с видно формирование характерной двухзонной структуры потока. В верхней части аппарата после тангенциального ввода наблюдается область повышенных положительных осевых скоростей, связанная с интенсивным закрученным движением входящей струи. По мере продвижения вниз поток перераспределяется: в периферийной зоне преобладает нисходящее движение, направленное к конической части циклона, тогда как в центральной зоне формируется восходящий поток, направленный к выходной трубе. Наличие областей с разными знаками осевой скорости подтверждает существование внешнего нисходящего и внутреннего восходящего вихрей, что является типичной гидродинамической особенностью циклонных аппаратов.

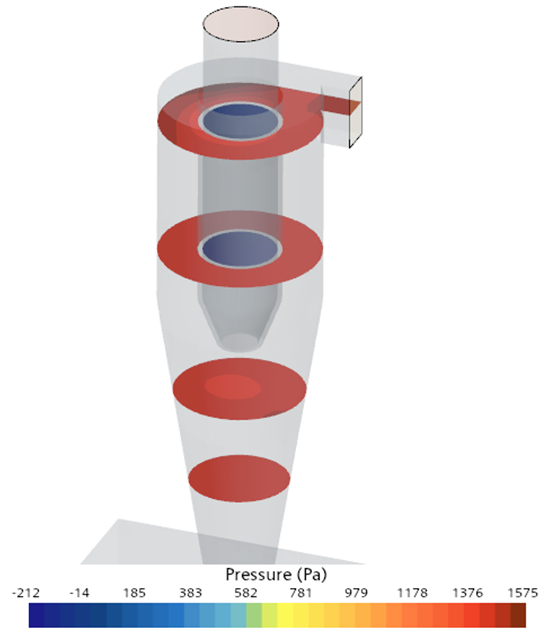

Рис. 3. Распределение статического давления в сечениях циклона при входной скорости 20 м/с.

Поле давления показывает, что наибольшие значения давления сосредоточены в периферийной зоне корпуса и в области входного патрубка, где поток приобретает интенсивное вращательное движение. В центральной зоне, особенно вблизи оси и выходной трубы, давление заметно ниже. Такое распределение соответствует действию центробежных сил в закрученном потоке: при вращении давление возрастает к стенке аппарата и уменьшается к оси. Выявленный радиальный градиент давления является основной причиной перемещения твёрдых частиц к периферии и их последующего осаждения в бункерной части циклона.

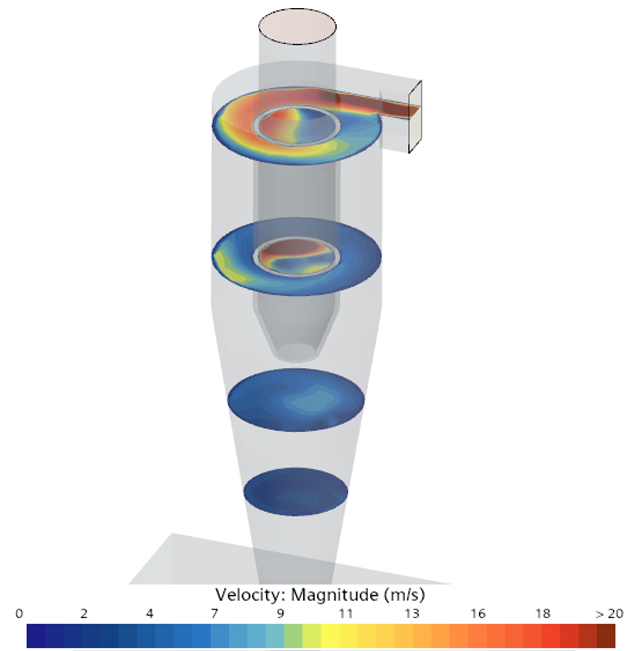

Рис. 4. Распределение модуля скорости в поперечных сечениях циклона при входной скорости 20 м/с.

Распределение модуля скорости демонстрирует, что максимальные значения скорости сосредоточены в верхней части циклона, вблизи входного патрубка и вокруг наружной области вращающегося потока. Ниже по высоте аппарата наблюдается постепенное снижение средней скорости, что связано с перераспределением импульса, потерями энергии на турбулентное перемешивание и изменением площади поперечного сечения в конической части. При этом локальное повышение скорости вблизи внутренней вихревой зоны указывает на формирование центрального восходящего потока, направленного к выхлопной трубе.

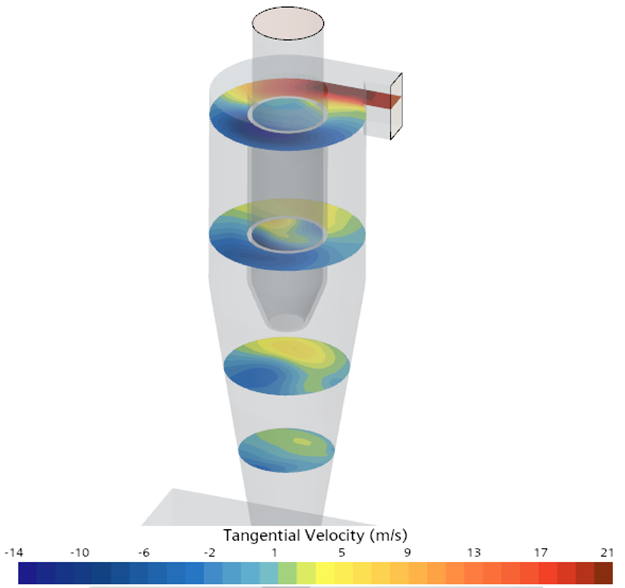

Рис. 5. Распределение тангенциальной скорости в сечениях циклона при входной скорости 20 м/с.

Поле тангенциальной скорости отражает интенсивность закручивания потока в циклоне. Наибольшие значения наблюдаются в верхней цилиндрической части аппарата после входа газа, где поток получает основной вращательный импульс. По мере движения вниз закрутка сохраняется, однако её интенсивность постепенно уменьшается вследствие вязких и турбулентных потерь. Наличие выраженной тангенциальной составляющей скорости подтверждает создание центробежного поля, необходимого для отделения частиц от газовой фазы.

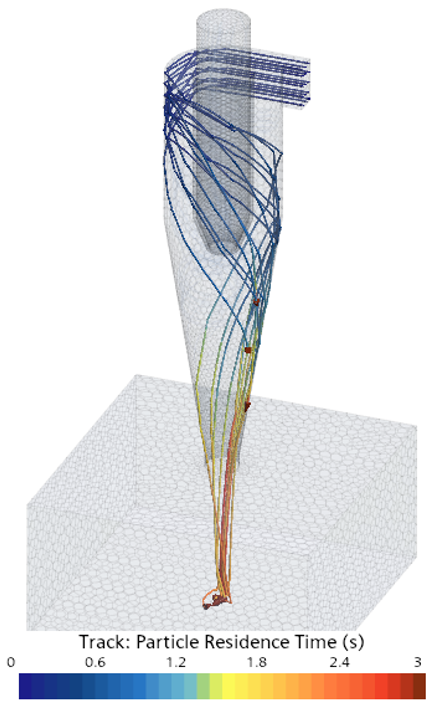

Рис. 6. Траектории движения частиц в циклоне при входной скорости 20 м/с.

Траектории частиц показывают, что после ввода в циклон частицы вовлекаются во вращательное движение, совершают спиралевидное движение вдоль стенок аппарата и постепенно смещаются вниз в сторону конической и бункерной части. Часть частиц после нескольких витков переходит в зону пониженных скоростей и осаждается в нижней части аппарата. Полученная картина соответствует физическому механизму циклонной сепарации, при котором под действием центробежных сил частицы отбрасываются к периферии, теряют возможность следовать за восходящим газовым ядром и выводятся в бункер.

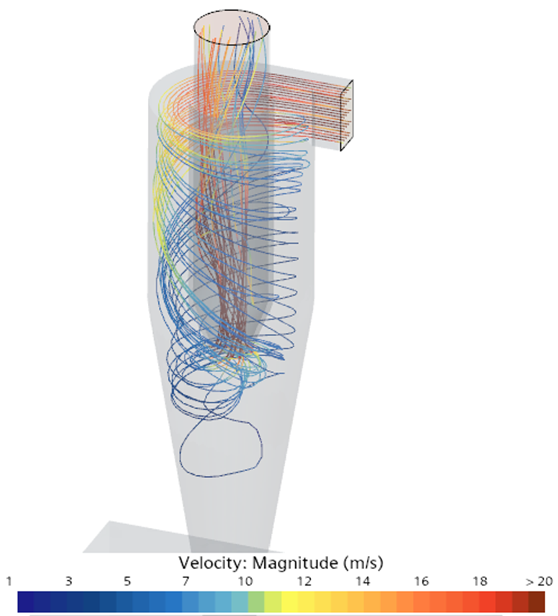

Рис. 7. Траектории потоков воздуха в циклоне при входной скорости 20 м/с.

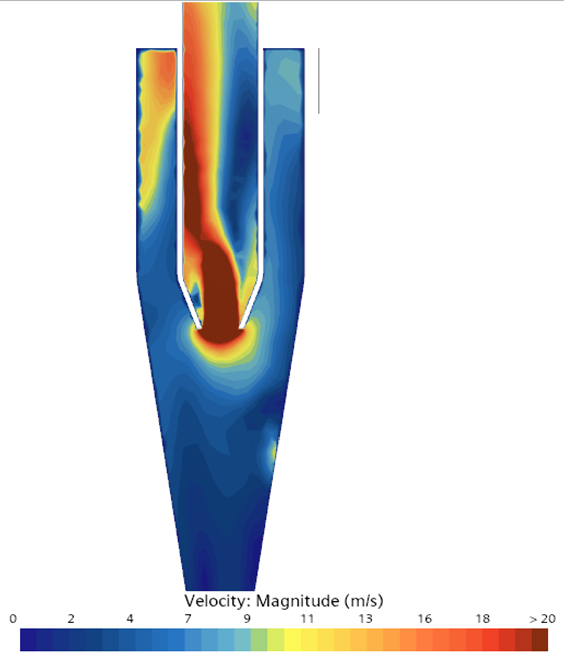

Рис. 8. Распределение модуля скорости в поперечных сечениях циклона при входной скорости 20 м/с.

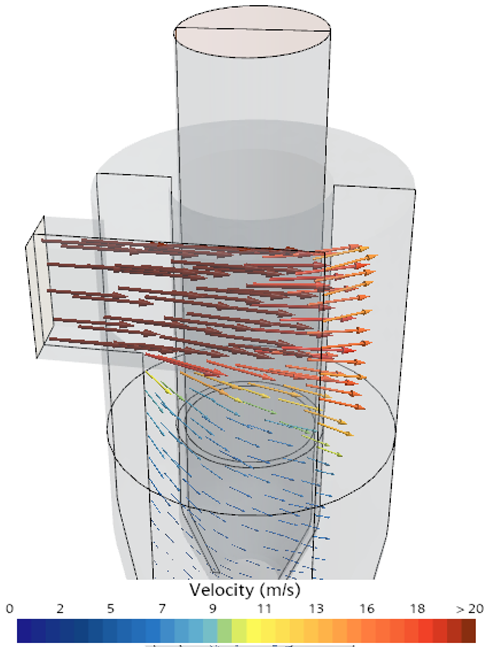

Рис. 9. Вектора потока воздуха

Анализ структуры потока

Результаты численного моделирования показывают, что в циклоне формируется устойчивая вихревая структура течения, характерная для аппаратов данного типа. Вблизи стенок наблюдается нисходящее движение газа, тогда как в центральной зоне формируется восходящий поток, направленный к выходному патрубку. Это подтверждается распределением осевой скорости по сечению аппарата.

Распределение тангенциальной скорости свидетельствует о значительной интенсивности вращения потока, особенно в верхней части циклона. По мере движения вниз вращение несколько ослабевает, однако сохраняется по всей высоте аппарата. Давление распределяется неравномерно: в периферийной зоне оно выше, чем вблизи оси, что обусловлено действием центробежных сил и способствует переносу частиц к стенкам.

Анализ движения частиц

Моделирование дисперсной фазы показало, что частицы после поступления в аппарат вовлекаются в винтовое движение вместе с газом, однако вследствие инерции постепенно смещаются к периферии потока. На траекториях видно, что частицы движутся по спирали вниз вдоль стенок циклона и достигают нижней конической и бункерной зоны. Тем самым численное моделирование позволило получить наглядную физическую картину осаждения частиц в аппарате.

Следует отметить, что в данной работе основной акцент был сделан не на точном количественном определении коэффициента эффективности сепарации, а на выявлении структуры потока и подтверждении механизма осаждения частиц. Полученные траектории подтверждают работоспособность циклона как аппарата инерционной очистки и позволяют качественно оценить характер движения дисперсной фазы.

Анализ перепада давления

Численное моделирование показало, что увеличение скорости на входе приводит к росту перепада давления в циклоне. Это связано с усилением закрутки потока, увеличением центробежных сил и ростом потерь энергии на трение и турбулентность.

В рассматриваемом диапазоне скоростей перепад давления возрастает примерно с 543 Па при 10 м/с до 1631 Па при 20 м/с. При этом зависимость носит в целом возрастающий характер, несмотря на незначительные отклонения отдельных значений, обусловленные особенностями численного расчёта. Полученные данные позволяют оценить энергетические затраты и проанализировать соотношение между эффективностью разделения и гидравлическим сопротивлением.

Рис. 10. Распределение тангенциальной скорости в сечениях циклона при входной скорости 20 м/с.

Подводя итог, можно сделать следующие выводы:

Численное моделирование показало, что в циклоне формируется характерная двухвихревая структура потока: внешний нисходящий вихрь и внутренний восходящий вихрь.

Распределения осевой, тангенциальной и полной скорости подтвердили наличие интенсивного закрученного движения, особенно в верхней цилиндрической части аппарата.

Поле давления показало наличие радиального градиента: давление возрастает к стенкам аппарата и уменьшается к оси, что соответствует физике закрученного потока.

Установлено, что с увеличением входной скорости возрастает перепад давления, то есть увеличивается гидравлическое сопротивление аппарата.

Полученные результаты позволяют качественно оценить работу циклона и подтвердить реализуемость процесса сепарации частиц, хотя количественная оценка эффективности улавливания в данной работе не являлась основной целью.
