Современные отказоустойчивые вычислительные системы (ОВС), обеспечивающие функционирование критической инфраструктуры в промышленности, на транспорте и в системах связи, предъявляют исключительно высокие требования к надежности электропитания. Даже кратковременные сбои в работе источников питания или перебои в подаче напряжения способны привести к невосполнимым потерям данных, сбоям технологических процессов и катастрофическим экономическим последствиям. Несмотря на совершенствование элементной базы, проблема обеспечения бесперебойного энергоснабжения остается одной из центральных при проектировании высоконадежных систем, что подтверждается устойчивым ростом числа публикаций в данной предметной области за последние три года.
Классические подходы к резервированию питания, в частности метод горячего резервирования с пассивным ожиданием, не всегда способны обеспечить необходимую скорость переключения и защиту от кратковременных импульсных помех. В условиях высоких динамических нагрузок, характерных для современных процессоров и серверного оборудования, запаздывание в активации резервного источника может приводить к флуктуациям напряжения, потере целостности вычислений и снижению общей производительности системы. Таким образом, недостаточная скорость реакции существующих схем на аварийные события формирует ключевую проблему, требующую поиска новых, более эффективных решений.
В критических вычислительных системах архитектуры электропитания традиционно подразделяются на централизованные, распределенные и смешанные типы. В централизованной архитектуре все нагрузочные узлы получают энергию от единого источника или группы источников, объединенных в одном месте. Распределенная архитектура предполагает размещение нескольких автономных блоков питания в непосредственной близости от потребителей, что снижает потери в линиях передачи и повышает живучесть системы в целом. Смешанные конфигурации комбинируют признаки обоих подходов, позволяя гибко управлять потоками мощности и обеспечивать резервирование на разных уровнях иерархии.
Пассивное резервирование (холодный резерв) сопряжено с существенными задержками при переключении на резервный источник, что критично для систем с жёсткими требованиями к времени восстановления. Кроме того, цепи управления активацией резерва могут сами выступать точками отказа, снижая общую надёжность схемы. Эти ограничения делают холодный резерв малоэффективным при динамических нагрузках, требующих мгновенного восстановления питания. Активное резервирование (горячий резерв) обеспечивает мгновенное переключение, однако платой за это является постоянное энергопотребление резервных модулей и сложность синхронизации их работы. Как показывают количественные оценки, «наработка до отказа основной и такой же резервной подсистемы, находящейся в ненагруженном режиме с абсолютно надежным переключателем (269,62 ч) с основной и такой же резервной подсистемы, находящейся в нагруженном режиме (202,21 ч), значения различны между собой на 67,41 ч, что говорит о более высокой степени надежности первого способа» [1, c. 57]. Таким образом, активное резервирование ухудшает показатель надёжности за счёт непрерывной нагрузки на все компоненты, что в сочетании с высоким энергопотреблением ограничивает его применение в автономных вычислительных системах.
Динамические нагрузки, такие как импульсные броски тока, вызывают просадки напряжения в момент переключения источников и тем самым нарушают стабильность работы вычислительных модулей. Во время переходного процесса взаимодействие внутреннего сопротивления источников, паразитных индуктивностей и конечной скорости срабатывания регуляторов приводит к кратковременным провалам и перенапряжениям. Эти переходные нарушения способны вывести за допустимые пределы напряжение питания логических и запоминающих элементов, спровоцировав ошибки исполнения, перезагрузки или нарушение временных характеристик. Анализ существующих решений показал, что традиционные схемы резервирования не обеспечивают достаточной защиты от таких мгновенных возмущений при резких изменениях нагрузки.
Гибридная архитектура питания базируется на интеграции аппаратных источников с программным управлением, что позволяет организовать динамическое резервирование с минимальной задержкой переключения при отказах. В основе такого подхода лежит разделение функций: аппаратный узел обеспечивает мгновенную коммутацию, а программная логика анализирует состояние системы и принимает решения о смене источника. «В ходе исследования были проанализированы различные методы резервирования, включая троирование и расчетверение, а также предложены новые подходы к контролю работоспособности резервированных структур с использованием подложек и транзисторов с двумя затворами» [2, c. 293], что демонстрирует эволюцию в сторону интеллектуального управления. Такая комбинация позволяет сократить время реакции на отказ до значений, недоступных чистым аппаратным схемам. Программный уровень системы управления питанием выполняет непрерывный мониторинг параметров источников, включая напряжение, ток и температуру, на основе которых строится предиктивная модель оценки надежности. При обнаружении отклонений от номинальных режимов или появлении признаков деградации компонентов алгоритм инициирует плавное переключение нагрузки на резервный источник без прерывания работы вычислительных модулей. Использование аппаратных ключей с низким сопротивлением открытого канала и малой емкостью затвора позволяет реализовать такое переключение за микросекунды, что принципиально для отказоустойчивых систем. В результате достигается баланс между скоростью реакции и гибкостью управления, характерный для комбинированных архитектур.
Ключевой особенностью разработанной гибридной архитектуры является разделение шин питания на группы в соответствии с критичностью нагрузки, что обеспечивает приоритетное резервирование для наиболее важных модулей вычислительной системы. Для каждого класса нагрузки устанавливается собственный порог срабатывания и порядок подключения резервных каналов, что предотвращает одновременную потерю питания целых функциональных блоков при отказе основного источника. Подложки и транзисторы с двумя затворами, упомянутые в анализе новых подходов, могут быть эффективно использованы для реализации гальванической развязки между группами. Такая сегментация позволяет минимизировать влияние локальных сбоев в цепях электропитания на критически важные подсистемы, повышая общую надежность вычислительного комплекса. Структурная схема гибридной архитектуры представлена ниже (рис. 1).

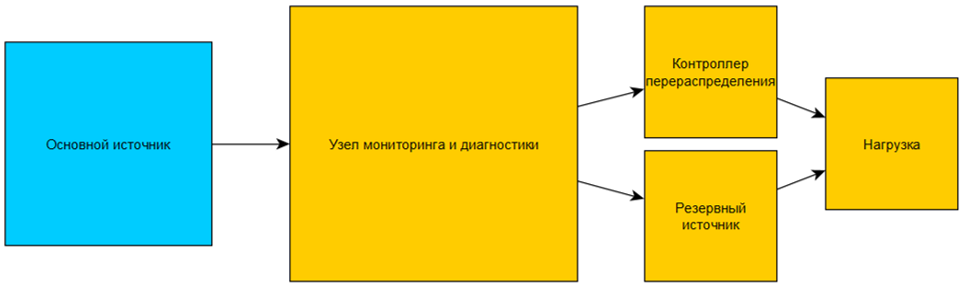

Рис. 1. Структурная схема гибридной архитектуры
Для предиктивной диагностики разработан алгоритм программного мониторинга.
Программный мониторинг представляет собой ключевой элемент гибридной системы управления питанием, обеспечивающий сбор и первичный анализ сигналов с датчиков напряжения, тока и температуры, установленных на каждом из резервируемых модулей. На основе непрерывного опроса датчиков формируется многомерная матрица состояния (State Matrix), которая включает как мгновенные значения параметров, так и их производные по времени. Использование такой матрицы позволяет оценивать не только текущую работоспособность источника, но и скорость изменения его характеристик. «Модули имеют функцию выключения по команде и обладают комплексом защит от перегрузки по току, короткого замыкания, перенапряжения по выходу, а также имеют сервисную функцию диагностики выходного напряжения» [3, c. 4], что является аппаратной основой для сбора необходимых данных. Обработка матрицы состояния реализуется через алгоритмы скользящего окна (Sliding Window), которые вычисляют скользящее среднее и дисперсию по каждому параметру за заданный временной интервал. Это позволяет отфильтровывать высокочастотные помехи и выделять значимые тренды, не создавая избыточной вычислительной нагрузки на микроконтроллер управления питанием. На основе полученных значений система принимает решение о динамическом перераспределении нагрузки между активным и резервными источниками, стремясь минимизировать время реакции на изменение условий работы. Таким образом, программный мониторинг обеспечивает интеллектуальную основу для последующих этапов диагностики и резервирования.
Предиктивная диагностика выходит за рамки простой констатации текущего состояния и нацелена на выявление скрытых деградационных процессов в силовых компонентах источников питания. Основным методом является анализ трендов ключевых параметров, таких как рост внутреннего сопротивления, дрейф выходного напряжения или увеличение температуры при номинальной нагрузке. Используя математические модели деградации, например, экспоненциальную аппроксимацию изменения обратного тока диодов или ускоренное старение конденсаторов по закону Аррениуса, алгоритм вычисляет прогнозируемое время до достижения критического порога отказа. Выявление предотказного состояния позволяет инициировать упреждающее переключение нагрузки на резервный источник без прерывания питания вычислительного модуля, что существенно повышает общую отказоустойчивость системы.
В рамках предложенной гибридной системы управления питанием, представленной ниже (рис. 2), узел динамического перераспределения нагрузки реализован на основе твердотельных коммутаторов, управляемых микроконтроллером. Такое решение обеспечивает высокое быстродействие: переход на резервный источник питания происходит менее чем за 1 мс. Это существенно снижает время простоя вычислительных модулей при отказах основного источника и соответствует требованиям отказоустойчивых систем.
Для предотвращения токовых ударов, возникающих при мгновенном переключении источников, в схему узла введены снабберные цепи и программно реализован алгоритм плавного нарастания тока. Эти меры позволяют избежать скачков напряжения и тока, сохраняя стабильное питание вычислительных модулей. Тем самым обеспечивается надежная работа системы в условиях динамических нагрузок.

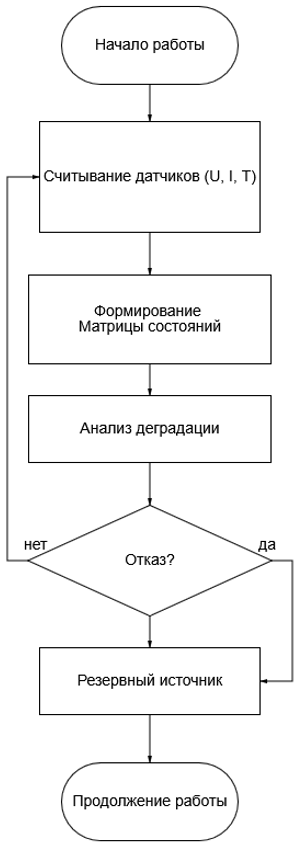

Рис. 2. Алгоритм программного мониторинга гибридной системы управления питанием
