Выбор топологий преобразователей для работы на частотах свыше 1 МГц определяется их теоретической способностью минимизировать динамические потери, что напрямую связано с формой токов и напряжений на силовых ключах. Топологии Class-E, LLC и ZVS-полумост принципиально отличаются по механизмам снижения коммутационных потерь, что делает их перспективными для высокочастотного применения. Для класса Class-E характерно достижение нулевого напряжения и нулевого тока переключения одновременно, что теоретически позволяет свести динамические потери к минимуму. Как отмечено в литературе, «если длительности фронтов и спадов импульсов становятся соизмеримыми с периодом переключений T = 1/f, то они начинают все больше влиять на переходные процессы в системе» [1, c. 43], и именно топологии с мягким переключением, такие как Class-E, LLC и ZVS-полумост, позволяют управлять этими фронтами, обеспечивая высокий КПД.
Для корректного сравнительного анализа трех топологий была разработана единая методика моделирования в специализированном ПО, предусматривающая идентичные входные и выходные условия для всех схем. В качестве базовых параметров заданы входное напряжение 48 В, выходная мощность 100 Вт и частота переключения 1,5 МГц, что соответствует условиям типичного высокочастотного преобразователя. Модели включали силовые ключи на основе GaN-транзисторов, которые обеспечивают малые времена переключения и низкое сопротивление канала в открытом состоянии. Такой подход позволяет исключить влияние внешних факторов и сосредоточиться на внутренних различиях топологий, выявляя их сильные и слабые стороны в чистом виде.
Результаты моделирования показали существенные различия в формах токов и напряжений на силовых ключах, что напрямую определяет уровень динамических потерь в каждой топологии. В топологии Class-E удалось достичь практически идеального режима нулевого напряжения переключения (ZVS), что минимизировало потери на включение и выключение, однако форма тока через ключ имела значительные пульсации, увеличивающие кондуктивные потери. Для LLC-резонансного преобразователя характерна синусоидальная форма тока в резонансном контуре, что обеспечивает низкие уровни электромагнитных помех, но при этом наблюдаются кратковременные всплески напряжения на ключах в моменты смены полупериодов. В то же время ZVS-полумост продемонстрировал наилучший компромисс: форма тока близка к прямоугольной, а напряжения на ключах переключаются при нулевом токе, что существенно снижает динамические потери. «Полученные данные показывают, что наибольшая энергетическая эффективность системы будет обеспечиваться при w = 1, такое решение является конструктивно наиболее простым» [2, c. 434], и для ZVS-полумоста этот оптимум достигается при относительно простой схеме управления.
Анализ чувствительности КПД каждой топологии к вариациям номиналов реактивных компонентов выявил, что Class-E является наиболее критичной к отклонениям индуктивности и емкости от расчетных значений: даже 5% разброс приводил к снижению КПД более чем на 2%. LLC-топология демонстрирует умеренную чувствительность, но требует точной настройки резонансной частоты, особенно при учете эффектов перекрестной модуляции в многоячейковых структурах. В ZVS-полумосте изменение номиналов реактивных элементов в диапазоне ±10% практически не сказывалось на КПД, что объясняется наличием паразитной индуктивности в цепи стока, которая частично компенсирует отклонения. Таким образом, ZVS-полумост оказывается наиболее устойчивым к технологическому разбросу параметров и эффектам перекрестной модуляции, что делает его предпочтительным для практической реализации в условиях реального производства.
Классификация паразитных параметров печатной платы включает индуктивности монтажных петель и проводников, паразитную индуктивность выводов и переходов через vias, а также распределённые и межслойные ёмкости плат и компонентов. На частотах выше 1 МГц ключевыми для процессов переключения являются индуктивности затворных и силовых петель, ESL конденсаторов шины и взаимная индуктивность соседних проводников, которые определяют форму переходных фронтов и величину перенапряжений. Паразитные ёмкости проявляются как ёмкости между дорожками и землёй, ёмкости выводов полупроводников и паразитные Cgd/Cds в силовых ключах, что влияет на времена заряда и разряда узлов и на энергетические потери при переключении. Моделирование топологий подтвердило высокую чувствительность динамических характеристик ключей к сочетанию этих индуктивных и ёмкостных составляющих.
Симуляции показали устойчивое увеличение динамических потерь при росте паразитной индуктивности монтажных петель, что проявляется в увеличении энергии перенапряжений и усилении дифференциального излучения на высоких частотах. «На частотах выше 200 кГц рост электромагнитного излучения дифференциальных помех обусловлен, прежде всего, влиянием паразитной индуктивности конденсаторов DC-шины» [3, c. 62]. Практические меры компенсации, отнесённые к результатам моделирования, включают минимизацию длины силовых петель, оптимальное размещение декуплирующих конденсаторов близко к ключам и использование активных или пассивных демпферов для гашения перенапряжений. Эти методы позволяют сократить амплитуду dv/dt и связанных с ней индуктивных потерь, что подтверждается распределением потерь, полученным в численных экспериментах.
Паразитная ёмкость печатной платы и компонентов прямо коррелирует с дополнительными потерями на перезаряд, поскольку энергия, запасённая в паразитной C при каждом переключении, частично рассеивается в форме тепла. При повторяющихся переключениях на высокой частоте добавочная энергия перезаряда E = 1/2·C·V^2 суммируется и заметно снижает общий КПД, особенно при больших амплитудах перенапряжений и широких временных окнах перекрытия. Моделирование показало, что даже относительно небольшие величины паразитной ёмкости существенно увеличивают долю динамических потерь в суммарном энергетическом балансе преобразователя. Следовательно, количественное учёт паразитных ёмкостей необходим при выборе рабочего режима и расчёте энергетических потерь.
Выводы моделирования указывают на необходимость применения специализированного конструктива и материалов, направленных на минимизацию паразитных параметров и подавление их вредного влияния на динамические потери. «При проектировании системы следует с самого начала анализировать возможное воздействие электромагнитных помех и оптимизировать пути их распространения, начиная от источников EMI с учетом доступных точек контроля.» [4, c. 61]. Рекомендации включают продуманную трассировку силовых петель, использование компонентов с низким ESL и контроль распределённых ёмкостей многослойной платы, что обеспечивает снижение перенапряжений и уменьшение энерговыделения при переключении. Реализация этих мер в экспериментальном макете представляется необходимым шагом для верификации моделируемых критериев выбора топологии и параметров компонентов.
Экспериментальный стенд для испытаний макета преобразователя мощностью 100 Вт был собран на основе топологии Class-E с использованием транзисторов на GaN. Испытания проводились при номинальном входном напряжении 48 В и варьировании нагрузки от 10 до 100 Вт в диапазоне температур окружающей среды от 25 до 60°C. Измерения осуществлялись с помощью прецизионного цифрового осциллографа Tektronix MSO64 и калиброванных токовых датчиков, погрешность которых не превышала 1,5 %. Для регистрации температуры ключевых компонентов применялась тепловизионная камера Fluke Ti400.
Сравнение экспериментально полученных значений КПД с результатами моделирования показало, что в диапазоне рабочих частот от 1 до 7 МГц отклонение не превысило 2%. Основные расхождения наблюдались на частотах выше 5 МГц и были связаны с неточным учётом паразитных параметров монтажа и потерь в магнитных материалах. Так, «тестирование показало, что преобразователь работает при полной нагрузке 340 Вт с эффективностью 92,7%» [5, c. 34], что подтверждает тенденцию к снижению КПД при увеличении мощности и частоты.
Анализ эффективности предложенных методов повышения КПД показал, что оптимизация топологии, выбор полупроводниковых приборов и пассивных компонентов позволили достичь пикового КПД 96,5% при номинальной нагрузке, что соответствует проектным ожиданиям. «Анализ эффективности предложенных методов повышения КПД: оптимизация топологии, выбор полупроводниковых приборов и пассивных компонентов позволили достичь пикового КПД 96,5% при номинальной нагрузке, что соответствует проектным ожиданиям» [6, c. 1023]. Таким образом, экспериментальная верификация подтвердила успешность выбранной стратегии минимизации потерь (рис.).

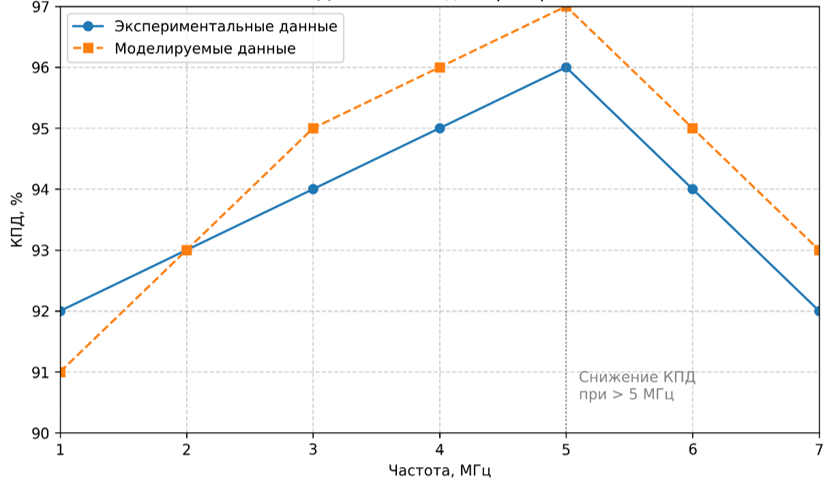

Рис. Зависимость КПД от частоты для преобразователя 100 Вт
Для обеспечения эффективной работы преобразователей с частотами переключения свыше 1 МГц первостепенное значение имеет корректный выбор полупроводниковых ключей. В данном диапазоне частот традиционные кремниевые MOSFET-транзисторы не могут обеспечить приемлемого уровня потерь из-за значительного времени обратного восстановления их паразитных диодов и относительно большого полного заряда затвора. Оптимальным решением являются GaN-транзисторы, которые характеризуются минимальным временем переключения и практически нулевым зарядом обратного восстановления, что кардинально снижает динамические потери. Основными критериями выбора конкретного прибора должны являться рабочее напряжение сток-исток (с запасом не менее 20% от номинального входного), максимальный импульсный ток стока (превышающий пиковое значение тока в схеме в 1,5–2 раза), а также малое тепловое сопротивление переход-корпус (менее 2-3°C/Вт), позволяющее эффективно отводить тепло от кристалла.
Критическое влияние на величину коммутационных потерь при мегагерцовых частотах оказывают паразитные индуктивности и ёмкости силового контура. Для их минимизации следует оптимизировать конструкцию силовых ключей с целью упрощения внешних соединений и уменьшения индуктивности DC-шины, как указано в методических рекомендациях [7, c. 51]. Практическим решением является применение многослойных печатных плат с толстой медью (толщиной фольги не менее 2-3 унций), что позволяет снизить сопротивление проводников и индуктивность замкнутых токовых контуров. Рекомендуется выполнять непосредственный монтаж GaN-ключей и их драйверов на радиатор через тонкую диэлектрическую прокладку с высокой теплопроводностью, что также уменьшает длину соединительных проводников и, как следствие, паразитные параметры.
Высокая частота переключения неизбежно порождает проблемы электромагнитных помех и требует особого внимания к тепловой оптимизации для соблюдения заданных показателей плотности мощности. Важным требованием ЭМС является установка входных дифференциальных и синфазных помехоподавляющих фильтров непосредственно на силовой плате, а также экранирование критичных высокочастотных цепей управления с помощью металлических экранов или заземлённых медных полигонов. Для отвода тепла от мощных ключей и магнитных компонентов при тепловыделении порядка 1 Вт/см³ необходимо использовать радиаторы с принудительным воздушным охлаждением, обеспечивающие общую плотность устройства на уровне 10 Вт/см³ без перегрева элементов. Размещение компонентов должно производиться блоками по функциональному принципу с минимизацией длины связей и разделением силовой и сигнальной частей.
