Введение
В большинстве ноутбуков состояние крышки определяется магнитом и датчиком Холла; сигнал обрабатывает встроенный контроллер (Embedded Controller, EC). Предлагаемый способ повторно использует ёмкостную матрицу тачпада и требует дежурного питания, поэтому применим к состоянию S5 и спящим режимам, но не к полностью обесточенному G3.
Гипотеза состоит в том, что движение крышки согласованно изменяет несколько пространственно разнесённых каналов, тогда как палец, кабель или иной предмет обычно создаёт локальное возмущение. Разделение модели, измерительного тракта и встроенного программного обеспечения соответствует совместному аппаратно-программному проектированию [1, с. 37–45], а последовательность «системная модель — архитектура — макетирование — проверка» — маршруту проектирования вычислительных устройств [2, с. 7–9]. Цель работы — оценить разделимость событий и ограничения будущего прототипа.
Объекты и методы исследования
Объект исследования — подсистема управления питанием мобильного компьютера; предмет — алгоритм косвенного определения открытия крышки. Предполагаются дежурное сканирование тачпада и доступ к значениям каналов. После подтверждения события EC в S5 может инициировать последовательность, эквивалентную краткому нажатию PWRBTN#. В S0 прошивка платформы обновляет состояние, возвращаемое методом _LID, а обработчик на языке ACPI Machine Language (AML) формирует Notify(lid_device, 0x80). В режиме сна событие может пробуждать систему при наличии _PRW и _DSW; устаревший _PSW используется для совместимости. Это согласуется со спецификацией Advanced Configuration and Power Interface (ACPI) 6.6 [3, с. 69–70, 330–332, 494–501, 602].
В первом приближении дисплейный модуль рассматривается как проводящая поверхность, связанная с общей землёй. Дополнительная ёмкость i-го участка задаётся выражением
Cᵢ(θ) = ε₀ηAᵢ / (h₀ + xᵢ sin θ),
где Aᵢ — эффективная площадь участка; h₀ — электрический зазор при закрытой крышке; xᵢ — расстояние от шарнира; θ — угол открытия; ε₀ — электрическая постоянная; η — эффективный коэффициент связи, учитывающий свойства диэлектрических слоёв, экранирование, геометрию электродов и краевые эффекты. Формула плоского конденсатора пригодна лишь для первичной оценки и теряет точность при сопоставимых размерах электрода и зазора [4, с. 3–4]. Для взаимно-ёмкостной матрицы универсального аналитического выражения нет [4, с. 24–25], поэтому η рассматривается как калибруемый параметр, а модель не описывает конкретный серийный тачпад.
При открытии крышки ёмкость уменьшается, поэтому ΔCq(t) = Cq,closed − Cq(t). Для четырёх каналов вычисляются сумма S = ΣΔCq, прирост G = S₃ − S₁ и пространственная вариация V = σ(ΔCq⁺)/μ(ΔCq⁺), где отрицательные значения заменяются нулём. Событие принимается при S₃ > 0,65 пФ, изменении не менее трёх каналов более чем на 0,08 пФ, G > 0,18 пФ, росте трёх каналов более чем на 0,03 пФ и V < 0,45. Пороговые значения были заданы до выполнения контрольного расчёта.
Модель включает поле размером 120 × 75 мм, четыре канала на расстояниях 165, 172, 178 и 185 мм от шарнира и три момента измерения, соответствующие 18, 55 и 100 % конечного угла открытия. Сформировано 60 000 эпизодов — по 10 000 открытий и 10 000 контрольных событий в каждом режиме. Зазор выбирался в диапазоне 3–7 мм, угол — 3–20°. Для номинального режима η = 0,08–0,40 и шум 0,02–0,05 пФ; для режима ослабленной связи η = 0,04–0,14; для режима повышенного шума η = 0,20–0,40 и шум 0,25–0,40 пФ до фильтрации. Стандартное отклонение случайного смещения базового уровня выбиралось в диапазоне 0,035–0,075 пФ, локальное возмущение одного или двух каналов — 0,10–1,20 пФ. Отсчёт определялся как медиана трёх измерений. Указанные диапазоны являются сценарными, а начальные значения генератора псевдослучайных чисел 20260710–20260712 позволяют повторить расчёт в использованной программной реализации.
Предлагается фоновое сканирование с частотой 5 Гц с переходом на 50 Гц после превышения предварительного порога. В примере CapSense медленный режим потребляет около 25 мкА, а после обнаружения объекта используется частота 50 Гц [5, с. 1–2]. Эти показатели относятся к конкретной демонстрационной платформе и используются только как ориентир.
Результаты и их обсуждение
При η = 0,25 и расстоянии 175 мм суммарная ёмкость закрытой системы при зазорах 3; 4,5 и 6 мм равна соответственно 6,64; 4,43 и 3,32 пФ, а при угле 3° — 1,64; 1,46 и 1,31 пФ. На рисунке показаны зависимость ёмкости от угла и распределения суммарного признака S. Перекрытие хвостов распределений подтверждает необходимость одновременного применения пространственного и временного критериев.

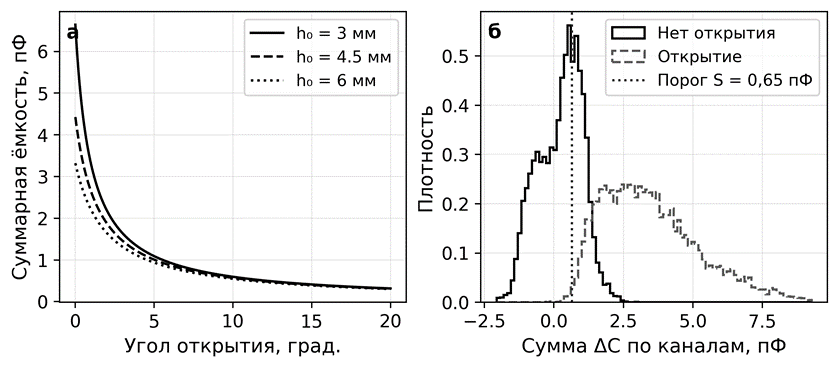

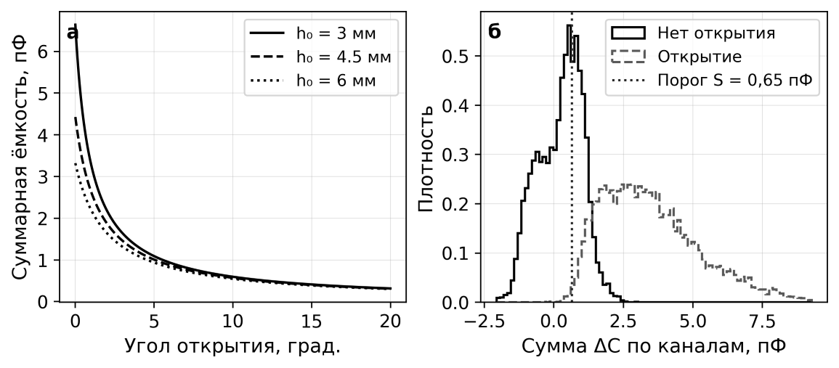

Рис. Результаты моделирования: а — зависимость ёмкости от угла; б — распределение суммарного признака в номинальном режиме
В таблице приведены результаты классификации и 95%-ные доверительные интервалы Уилсона. В номинальном режиме пропущено 67 из 10 000 открытий и зарегистрировано 3 ложных события из 10 000. Ослабление связи увеличивает количество пропусков, а повышенный шум одновременно снижает чувствительность и повышает долю ложных включений.
Результаты классификации и 95%-ные доверительные интервалы
| Режим | Обнаружение, % | Ложные срабатывания, % | Интерпретация |
| Номинальный | 99,33 (99,15–99,47) | 0,03 (0,010–0,088) | Устойчивая разделимость в модели |
| Ослабленная связь | 82,93 (82,18–83,65) | 0,02 (0,005–0,073) | Нужна калибровка конкретного корпуса |
| Повышенный шум | 85,62 (84,92–86,29) | 0,83 (0,670–1,028) | Требуются дополнительная фильтрация и блокировки |
Если для оценочного расчёта принять средний ток 25 мкА при напряжении дежурной линии 3,3 В, энергопотребление за 30 суток составит около 0,059 Вт·ч, или 0,12 % ёмкости аккумулятора 50 Вт·ч. Это не доказывает энергетического преимущества метода, поскольку реальный тачпад может потреблять больше. Основная ценность предлагаемого решения заключается в исключении отдельного магнита и датчика положения и в возможности программной настройки пороговых значений.
Достоверность полученных результатов ограничена идеализированной геометрией. Металлические элементы способны как усиливать отклик, так и ослаблять его вследствие экранирования, а стекло, клавиатура и рамка корпуса учтены только с помощью эффективного коэффициента η. Контроллер конкретного тачпада может не предоставлять доступ к исходным значениям каналов или не поддерживать дежурное сканирование. Практическая реализация должна сохранять штатную кнопку питания, блокировать повторное событие до подтверждённого закрытия крышки и отключать автоматику при обнаружении ошибки. Поэтому модельные показатели не являются характеристиками готового ноутбука.
Заключение
Разработан формализованный метод распознавания открытия крышки ноутбука по распределённому ёмкостному отклику встроенного тачпада. Численный эксперимент включает 60 000 модельных эпизодов. Полученные в номинальном режиме 99,33 % обнаружений при 0,03 % ложных событий обосновывают целесообразность прототипирования, однако ослабленная связь и повышенный шум существенно ухудшают показатели. Следующим этапом должны стать измерения на нескольких моделях ноутбуков, проверка пробуждения и включения через EC и ACPI, оценка фактического энергопотребления и испытания устойчивости к воздействию посторонних предметов.
