Резкое изменение температуры окружающей среды и возникновения больших порывов ветра неизбежно приводит к крупным пожарам. Важным элементом успешной ликвидации пожара является оперативная координация действий привлеченных подразделений в условиях постоянно изменяющейся внешней среды и с учётом сложившихся сложных погодных или природных условий.
В работе [1] приводится анализ тушения крупных лесных пожаров в субъектах Российской Федерации. Для тушения таких пожаров привлекаются силы и средства различных формирований. Между руководителем тушения пожара и исполнителями должна организовываться волнообразно-измененяемая структура сети связи управления
1. Алгоритм организации системы управления боевыми подразделениями при волнообразном распространения огня
При управлении тушением пожара действует статья 22 Федерального закона [2] и регламентирована [3]. Непосредственное руководство тушением пожара осуществляет руководитель тушения пожара (РТП). Алгоритм действия РТП и руководителей боевых подразделений основан на построении вертикали управления, которая строиться в виде пирамиды [4], в которой показано волнообразное распространение команд от РТП до пожарных. Пример организации вертикали управление подразделениями различной ведомственной принадлежности показан на рисунке 1.

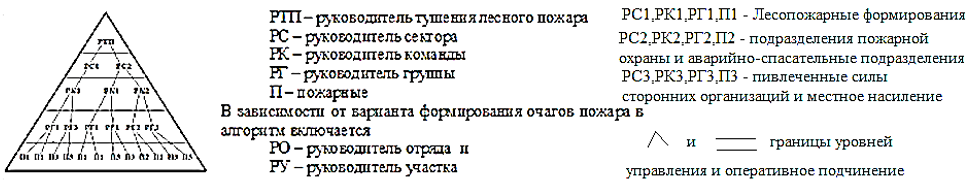

Рис. 1. Алгоритм построения системы управления РТП типовыми формированиями и привлеченными силами (различной ведомственной принадлежности) с учетом принципа единоначалия
Анализ алгоритма действия РТП показывает, что в распределённой системе его действия формируют волнообразный процесс, в котором происходит взаимодействие одного исполнителя с другим исполнителем для выполнения поставленной перед ними задачи.
Начало волнового алгоритма определяется действиями РТП, которое распространяется на РС, а затем на РК, затем на РГ и от него на П (пожарному). Если же П не принимает сообщение (по разным причинам) волна возвращается обратно.
Авторам проанализированы различные варианты построения радиосетей [5, 6, 7, 8]. Из всех рассматриваемых вариантов наилучшую работоспособность показала радиосеть, организованная на основе алгоритма «Волновая сеть».
2. Принципы построения сетей радиосвязи, организованные средствами радиосвязи, работающие по протоколу «Волновая сеть™»
Сети радиосвязи, работающими по протоколу «Волновая сеть™», допускают пространственное и физическое разделения [9].
На рисунке 2 показан пример пространственного и физического разделения сети. Формируется общая радиозона, в которой РТП управляет всеми силами и средствами, принимающими участие в тушении пожара [10].

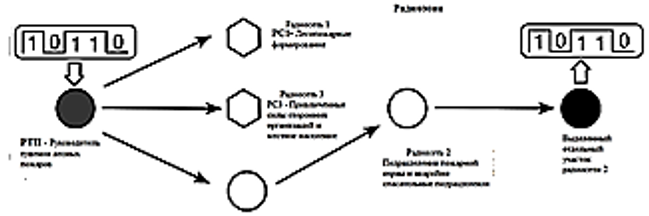

Рис. 2. В общей радиозоне для группы абонентов выделяется отдельной участок сети. При этом абоненты одного канала внутри одной сети обмениваются информацией.
При организации тушения пожара на ограниченной территории руководитель группы (боевого участка) распределяют пожарных таким образом, чтобы радиозоны их радиостанций перекрывались. Допускается перекрытие радиозон даже с одним абонентом (рис. 3).

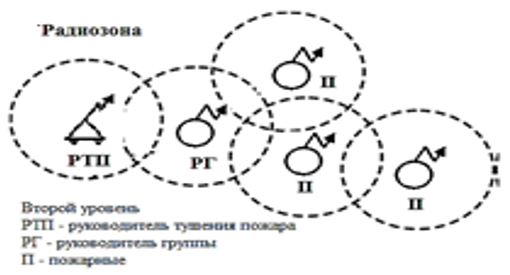

Рис. 3. Распределение пожарных при тушении пожара на ограниченной территории
При разрастании очага пожара расстояние между пожарными возрастает до предельного значения, при котором радиозоны радиостанций не пересекаются, и связь управления пожарными нарушается [11]. Для восстановления связи управления пожарными устанавливаются передвижные ретрансляторы, которые объединяют радиозоны отдельных радиостанций в единую радиозону (рис. 4).

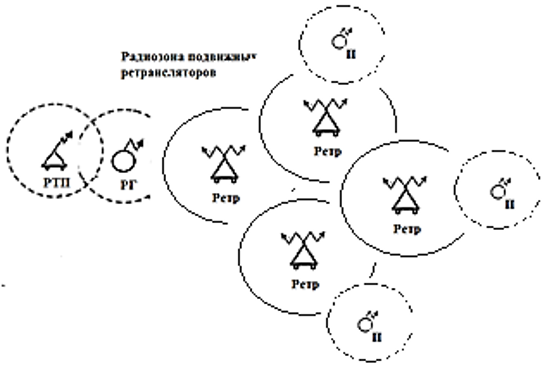

Рис. 4. Формирование радиозоны подвижными ретрансляторами
3. Организация системы связи управления боевыми подразделениями тушение пожара на территориально распределённых объектах
При возникновении пожара на территориально распределённых объектах возникает необходимость в формировании беспроводной радиосети. В такой сети, реализован принцип децентрализованной, самоорганизующейся сети, что характерно для системы радиосвязи «Волновая сеть».
Пример построен схемы самоорганизующейся сети, реализующей «Волновой сетью» приведена на рисунке 5.

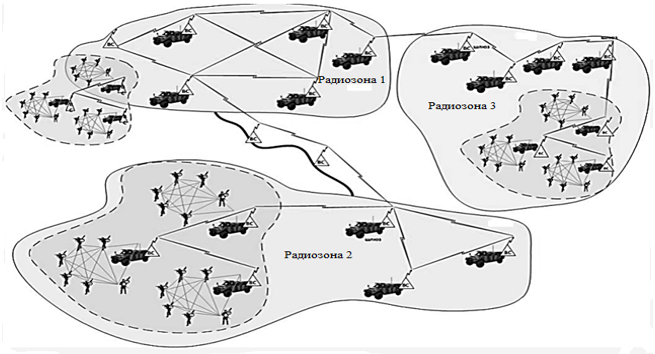

Рис. 5. Система радиосвязи, при тушении пожаров на территориально распределённых объектах Рисунок взят из [7]
На рисунке 5 отображены три очага пожара, на которых развёрнуты по три боевых участка [11]. Все три боевых участка объединяются в одну радиозону. Информационные потоки из радиозоны 1 в радиозону 2 передаются через сеть, сформированную неподвижными ретрансляторами, а информационные потоки из радиозоны 1 в радиозону 3 передаются через сеть, сформированную передвижными ретрансляторами. При таком принципе построения сети связи исключается потеря управления с боевыми участками.
Заключение
Показано, что алгоритм действия РТП и руководителей боевых подразделений он обладает волнообразным действием. При этом алгоритм построения беспроводной системы связи управления боевыми подразделениями при выполнении боевой задачи при тушении пожара обладает волнообразным действием. В этом случае система связи развивается динамично, что требует без дополнительного привлечения сил и средств перестраивать систему связи.
