Цифровой мониторинг скважин и локальных очистных сооружений в автономных системах водоснабжения и водоотведения

Автономный объект включает скважину, потребителей и локальные очистные сооружения (ЛОС). Раздельный контроль затрудняет оценку связи водопотребления, нагрузки на ЛОС и качества подземных вод. Нормативные требования к наружным системам водоснабжения и водоотведения задают инженерную основу проектирования [4, 5], а методические вопросы автономных систем изложены в [1, 2]. Для устойчивой эксплуатации необходима единая система наблюдений.

Цель работы - предложить методическую схему цифрового мониторинга скважины и ЛОС в автономной системе. Под цифровым мониторингом понимается получение параметров с привязкой к узлу и времени, проверка полноты данных и подготовка рекомендаций для оператора. Методика основана на требованиях нормативных документов и опубликованных работах по цифровым двойникам и оценке качества подземных вод [1; 2; 3; 4; 5; 6, с. 639-651; 7; 8; 9, с. 21-35]. Она не заменяет проектные изыскания, лабораторный контроль или решения ответственного специалиста.

Для скважины контролируют уровень воды, дебит, давление, продолжительность работы и энергопотребление насоса; при необходимости добавляют температуру, pH, электропроводность и мутность. Для ЛОС фиксируют расход, уровни, pH, температуру, растворённый кислород, мутность очищенной воды и режимы насосов с воздуходувками. Онлайн-измерения дополняют лабораторными анализами по программе контроля, поскольку косвенные датчики не подтверждают соблюдение всех нормируемых показателей [3, 4].

Цифровой контур представляет эти узлы в виде реестра оборудования, карты точек контроля, временных рядов и журнала событий. Каждая запись должна содержать время, единицу измерения, источник и признак достоверности. Такая структура позволяет сопоставлять текущие значения с базовым режимом и паспортными характеристиками оборудования, что отличает цифровую модель от простого отображения показаний [9].

Таблица

Параметры цифрового мониторинга автономного водного контура

Описание: таблица объединяет минимальный набор параметров для совместной оценки работы скважины, ЛОС и водного баланса. Числовой ориентир по энергопотреблению относится к мембранному биореактору и приведён по [1]; диапазоны, периодичность отбора проб и состав лабораторных показателей устанавливаются проектной документацией и программой контроля.

Сопоставление проводят по отклонению от базового режима, а не по единичному измерению. Для критичных параметров устанавливают базовое значение, допустимый диапазон и скорость изменения. Одновременное снижение уровня и давления при росте энергопотребления насоса служит поводом проверить скважину и напорную линию; рост расхода сточных вод при снижении растворённого кислорода – поводом оценить нагрузку на ЛОС. Система формирует приоритет проверки, но не заменяет инженерную диагностику.

Архитектура включает полевые измерения, контроллер с первичной проверкой, хранилище и цифровую модель с правилами обработки данных. Для объектов с нестабильной связью контроллер должен накапливать значения локально. Платформы для децентрализованной очистки развиваются на основе IoT, единого формата данных, прогнозного обслуживания и визуализации состояния оборудования [8].

Для каждого измерительного канала необходим паспорт точки контроля: назначение, диапазон, единица измерения, способ передачи данных, период поверки и порядок действий при пропуске значения. На уровне контроллера целесообразна первичная проверка формата, физически возможного диапазона и синхронизации времени. Это снижает риск того, что в цифровую модель попадут несопоставимые данные или данные неисправного датчика.

Водный баланс следует анализировать как взаимосвязанную систему. Расхождение между объёмом забора, потреблением и отведением может указывать на утечки, неучтённое водопользование, ошибку счётчика либо изменение режима работы оборудования. Причину устанавливают только после сопоставления архивных данных, осмотра объекта и результатов лабораторного контроля.

Схема цифрового мониторинга автономного водного контура приведена на рисунке. Цифровая модель объединяет данные скважины, потребления и ЛОС и направляет оператору понятные действия по осмотру и обслуживанию оборудования.

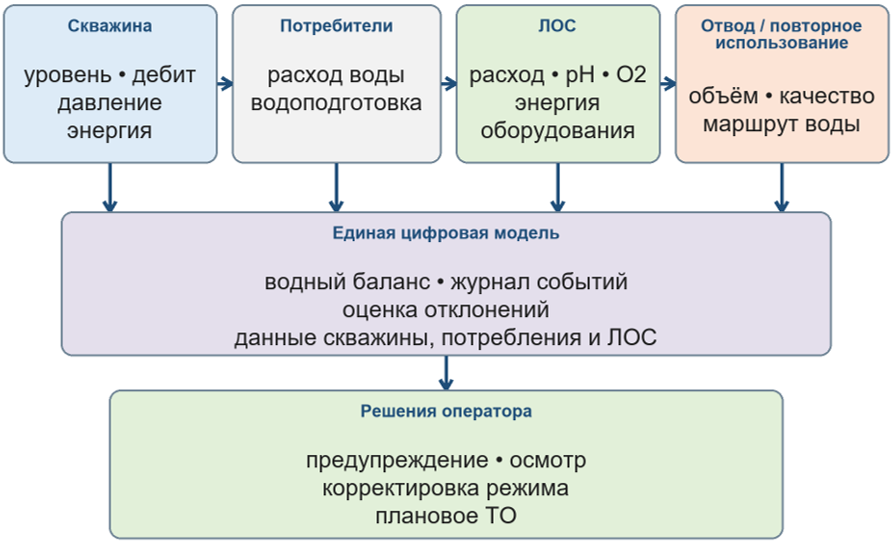

Рис. Схема цифрового мониторинга скважины и локальных очистных сооружений. Описание: схема отражает движение воды и передачу параметров к единой цифровой модели. Результат обработки – рекомендация оператору: предупреждение, осмотр, корректировка режима или плановое обслуживание

Периодичность опроса выбирают по динамике процесса и назначению параметра. Состояние насосного оборудования и уровни воды могут требовать более частой регистрации, чем лабораторные показатели качества. При этом чрезмерная частота не повышает достоверность сама по себе: важнее сохранить единый временной шаг, метаданные измерения и возможность восстановить пропущенный интервал.

Числовые ориентиры используют для настройки исходной модели, но не как универсальные пороги. Для мембранного биореактора в [1] приведены производительность 10–500 м³/сут, удельное энергопотребление 0,9–1,2 кВт·ч/м³ и удаление БПК₅ 98–99%. В цифровом контуре эти показатели сопоставляют с паспортом конкретной ЛОС и её собственной историей: это помогает отделить изменение нагрузки от признаков ухудшения работы оборудования.

Диапазон измерения скважинных датчиков задают по паспорту водозабора. По данным [2], лёгкие мобильные буровые установки применяются на глубинах 50–150 м, средние – 200–500 м, тяжёлые комплексы – свыше 500 м. Эти значения характеризуют этап сооружения скважины, а не эксплуатационные нормативы; они показывают необходимость выбирать диапазон датчика уровня и давления с учётом фактической глубины объекта.

Машинное обучение допустимо подключать только после накопления очищенного и размеченного массива данных. Его задачи - прогноз отдельных временных рядов, поиск нетипичных сочетаний показателей и ранжирование рисков. Качество модели необходимо проверять на временно отделённой выборке. Результаты исследований качества подземных вод подтверждают перспективность таких алгоритмов, но также их зависимость от полноты исходных данных и корректности валидации [7].

Алгоритм не должен заменять лабораторный контроль. Для прогноза нитратов в частных скважинах общедоступных метеорологических и почвенных данных может быть недостаточно [6, с. 639-651]. Его назначение – помочь определить приоритетную точку и время проверки, а окончательное решение принимает специалист по результатам контроля.

Эффективность внедрения оценивают по полноте временным рядам, доле своевременно выявленных отклонений, времени реакции на предупреждение и снижению числа внеплановых выездов. Эти показатели не являются универсальными нормативами: их исходные значения и целевые уровни устанавливают для конкретного объекта с учётом проектного режима, состава оборудования и условий эксплуатации.

Правило реакции на отклонение должно содержать не только порог, но и ответственного исполнителя, срок проверки и способ фиксации результата. Для критичных событий может устанавливаться последовательность: автоматическое уведомление, подтверждение получения, осмотр оборудования и запись о выполненном действии. Такой порядок повышает прослеживаемость обслуживания и позволяет оценить практическую полезность мониторинга.

Надёжность цифрового контура поддерживают резервным хранением данных, контролем доступа и регулярной проверкой работоспособности датчиков. Доступ к настройкам контроллера разграничивают по ролям, а изменение порогов и алгоритмов регистрируют в журнале событий. Эти меры не заменяют общую систему эксплуатации объекта, но делают результаты мониторинга воспроизводимыми и проверяемыми.

Для небольших объектов внедрение может начинаться с минимального набора приборов: счётчика воды, датчиков уровня, учёта энергопотребления и журнала лабораторных результатов. После подтверждения качества данных набор измерений расширяют с учётом выявленных рисков. Такой подход позволяет избежать приобретения датчиков, данные которых не будут использоваться в управлении и техническом обслуживании.

Предложенная методика внедряется поэтапно: сначала создают реестр оборудования, карту точек контроля и водный баланс; затем подключают счётчики и датчики; после накопления достоверной истории вводят анализ отклонений и прогнозное обслуживание. Ценность цифрового мониторинга определяется не числом датчиков, а сопоставимостью измерений, прослеживаемостью водного баланса и понятным порядком реакции на отклонения.
