Актуальность исследования
Актуальность исследования обусловлена тем, что пескоструйная гравировка стекла и хрусталя сегодня применяется не только как ремесленная художественная техника, но и как производственная услуга, востребованная при изготовлении подарочной, сувенирной, интерьерной и корпоративной продукции. В таких условиях важны не только выразительность изображения и качество декоративной обработки, но и точность, повторяемость результата, снижение брака и возможность выполнения серийных заказов.
Фоторезистивные пленки играют значимую роль в развитии данной технологии, поскольку используются для создания точных трафаретов, через которые абразив воздействует на поверхность изделия. Их применение позволяет переносить на стекло сложные орнаменты, надписи, логотипы и мелкие детали с более высокой стабильностью, чем при полностью ручной подготовке маскирующего слоя. Это особенно важно при работе с наборами изделий, где требуется единый рисунок и одинаковое качество исполнения.
Таким образом, фоторезистивные пленки становятся не просто расходным материалом, а технологическим инструментом, который повышает управляемость пескоструйной гравировки. Их использование способствует переходу от единичного ремесленного изготовления к малосерийному и серийному производству, сохраняя при этом художественную ценность готового изделия.
Цель исследования
Целью данного исследования является определение роли фоторезистивных пленок в повышении точности, повторяемости и управляемости пескоструйной гравировки стекла и хрусталя, а также выявление их значения для перехода от единичного ремесленного изготовления к малосерийному и серийному производству декоративных изделий.
Материалы и методы исследования
Материалами исследования послужили сведения о технологии пескоструйной гравировки, применении фоторезистивных пленок, особенностях трафаретной подготовки, а также практические наблюдения за выполнением декоративной гравировки на стеклянных и хрустальных изделиях. В качестве практического материала использованы авторские работы, выполненные с применением пескоструйной обработки.
В ходе исследования применялись методы описательного анализа, сравнительного анализа и обобщения.
Результаты исследования
Пескоструйная гравировка представляет собой способ декоративной обработки, при котором изображение формируется за счет воздействия направленного потока абразивного материала на поверхность, стекла или хрусталя. Открытые участки изделия под действием абразива становятся матовыми или получают углубленный рельеф, а закрытые защитным материалом зоны сохраняют первоначальную прозрачность и гладкость. Благодаря этому технология позволяет создавать надписи, орнаменты, логотипы, декоративные композиции и сложные художественные изображения.
В ремесленном формате пескоструйная гравировка во многом зависит от ручного труда мастера. До начала самой обработки необходимо подготовить рисунок, изготовить трафарет, перенести его на изделие, удалить лишние элементы, защитить участки, которые не должны подвергаться абразивному воздействию, а затем проконтролировать глубину и равномерность обработки. Каждый из этих этапов требует точности, аккуратности и практического опыта.
Особую сложность представляет работа с объемными изделиями: бокалами, графинами, вазами, штофами и другими предметами сложной формы. На цилиндрических, конических, граненых и изогнутых поверхностях трафарет необходимо разместить без перекосов, складок и смещений. Даже небольшая ошибка при наклеивании защитного слоя может привести к нарушению симметрии рисунка, неровности линий или искажению орнамента.

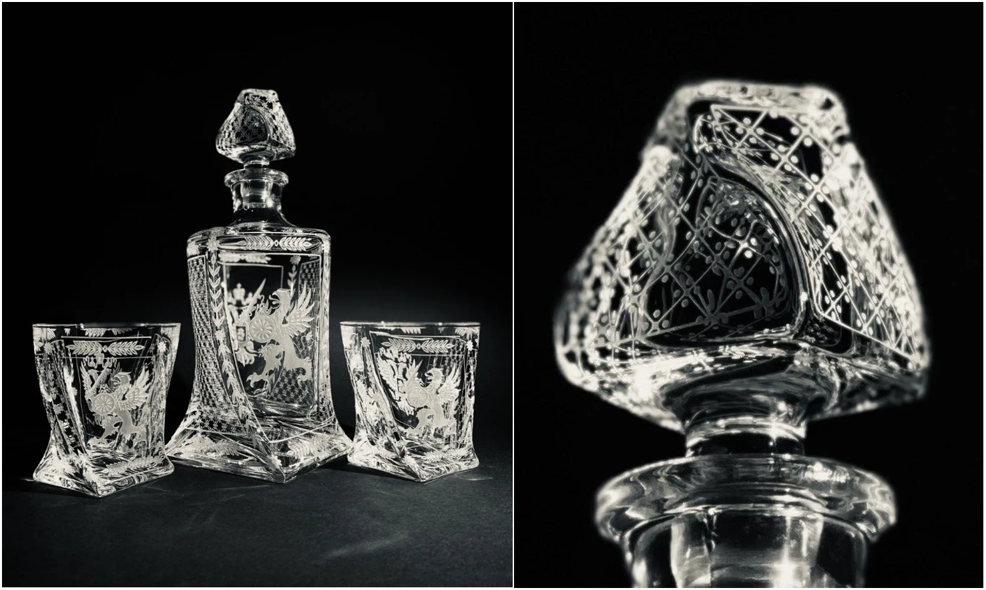

На рисунке ниже представлены примеры пескоструйной гравировки на стекле и хрустале.
Рис. Примеры пескоструйной гравировки на стекле и хрустале (работы автора)
На представленных изделиях видны характерные задачи пескоструйной обработки: точное размещение орнамента, сохранение мелких деталей, работа с криволинейной поверхностью и обеспечение единого художественного стиля.
Одним из главных технологических ограничений ремесленного процесса является сложность повторения одного и того же результата. При изготовлении единичного изделия мастер может вручную корректировать отдельные элементы и добиваться высокого художественного качества. Однако при выполнении серии изделий требуется, чтобы рисунок, глубина обработки, четкость линий и расположение орнамента были одинаковыми на каждом предмете. В ручной технологии добиться такой стабильности значительно сложнее, поскольку каждый трафарет и каждое изделие фактически требуют отдельной подготовки.
Еще одно ограничение связано с мелкой детализацией. Чем тоньше линии, сложнее орнамент и меньше элементы изображения, тем выше требования к качеству трафарета. При ручной подготовке возрастает риск повреждения тонких частей рисунка, неточного удаления лишних фрагментов или неплотного прилегания защитного материала к поверхности. В результате абразив может частично попасть под трафарет, что снижает четкость изображения.
Основные ограничения ручной пескоструйной гравировки приведены в таблице 1.
Таблица 1
Основные ограничения ручной пескоструйной гравировки (разработка автора)
Технологический этап | Возможное ограничение при ручной работе | Влияние на результат |
Подготовка рисунка | Неточность линий и мелких элементов | Снижение качества орнамента |
Изготовление трафарета | Сложность ручной вырезки мелких деталей | Потеря четкости изображения |
Перенос трафарета на изделие | Складки, перекосы, смещение | Нарушение симметрии рисунка |
Пескоструйная обработка | Различия в давлении, расстоянии и времени воздействия | Неодинаковая глубина и степень матирования |
Контроль готового изделия | Необходимость ручной проверки каждого предмета | Увеличение времени изготовления |
Кроме художественных и технологических трудностей, пескоструйная гравировка требует соблюдения правил безопасности. Абразивная обработка сопровождается образованием пыли, поэтому рабочее место должно быть оборудовано с учетом вентиляции, защиты органов дыхания, глаз и кожи. Это также усложняет организацию процесса, особенно в небольшой мастерской, где необходимо совмещать художественную работу, техническую подготовку и контроль условий труда.
Фоторезистивные пленки применяются в пескоструйной гравировке как защитный трафаретный материал. С их помощью изображение сначала переносится на пленку по заранее подготовленному макету, затем пленка закрепляется на поверхности изделия, после чего открытые участки подвергаются воздействию абразивного потока. Такой способ позволяет точнее передавать линии, надписи, орнаменты и мелкие детали по сравнению с полностью ручной подготовкой трафарета.
Главное технологическое значение фоторезистивной пленки заключается в том, что она делает подготовку изображения более управляемой. Мастер работает не только с самим изделием, но и с предварительно созданным макетом, где можно заранее определить размер рисунка, толщину линий, расположение элементов и общую композицию. Это особенно важно при обработке стекла и хрусталя, где ошибка в трафарете может привести к повреждению внешнего вида изделия [3, с. 678].
Фоторезистивные пленки выпускаются разной толщины. Более тонкие материалы применяются для мелких деталей, надписей и сложных изображений, а более плотные – для более глубокой пескоструйной обработки и работы с прочными поверхностями. Это подтверждает, что выбор пленки зависит от конкретной задачи: характера изображения, глубины обработки, материала изделия и требуемого качества линий.
Применение фоторезистивной пленки повышает повторяемость результата. Если один и тот же макет используется для нескольких изделий, мастер может сохранить одинаковые пропорции рисунка, единое расположение декоративных элементов и сопоставимую четкость линий. Это особенно важно при изготовлении наборов, где все предметы должны восприниматься как единая композиция.
При этом фоторезистивная пленка не устраняет необходимость профессионального мастерства. Качество результата по-прежнему зависит от правильного выбора пленки, подготовки макета, аккуратного нанесения материала, соблюдения режима экспонирования и контроля пескоструйной обработки. Однако пленка снижает количество случайных ошибок на этапе подготовки трафарета и делает процесс более стабильным.
Отличие единичной гравировки от работы с тиражом показано в таблице 2.
Таблица 2
Отличие единичной гравировки от работы с тиражом (разработка автора)
Производственный признак | Единичное изделие | Изделия в тираже |
Подготовка рисунка | Выполняется под конкретный предмет | Используется единый макет |
Трафарет | Может отличаться от изделия к изделию | Создается по одному образцу |
Контроль качества | Оценивается одно изделие | Сравнивается вся партия |
Основная сложность | Художественное исполнение | Повторяемость результата |
Значение технологии | Вспомогательная роль | Основа стабильного производства |
Производственная трансформация проявляется не в отказе от ручного труда, а в изменении его роли. Мастер остается главным участником процесса, но его работа становится более технологичной. Он не только выполняет гравировку, но и отвечает за подготовку макета, выбор материала, размещение трафарета, настройку оборудования и проверку качества готовых изделий [2, с. 155].
Фоторезистивная пленка также помогает точнее планировать работу мастерской. При наличии готового макета и отработанной технологии проще рассчитать время подготовки, количество материалов и последовательность операций. Это важно для выполнения заказов, где требуется не один предмет, а серия изделий с одинаковым декоративным оформлением [4, с. 123].
Особое значение имеет снижение риска брака. При работе со стеклом и хрусталем ошибка может привести к порче готовой заготовки, поэтому точность трафарета и устойчивость защитного слоя имеют прямое производственное значение. Чем стабильнее подготовительный этап, тем выше вероятность получить качественный результат на каждом изделии партии [1, с. 86].
Плоттерная технология и фоторезистивная пленка решают одну общую задачу – подготовку трафарета для пескоструйной обработки. Однако делают это разными способами. Плоттер вырезает изображение на самоклеящейся пленке с помощью ножа, поэтому хорошо подходит для надписей, крупных силуэтов, простых логотипов и геометрических элементов. Фоторезистивная пленка формирует изображение через экспонирование и проявление, поэтому применяется там, где важны мелкие детали, тонкие линии, сложный орнамент и полутоновые изображения.
Для сравнения можно использовать технические характеристики режущих плоттеров. Например, у Graphtec CE7000 в официальных характеристиках указаны минимальный размер букв около 5 миллиметров, повторяемость до 0,1 миллиметра на длине до 2 метров, максимальная толщина материала до 0,25 миллиметра и максимальная сила резки 450 gf. Эти данные показывают, что плоттер является точным инструментом, но его результат зависит от свойств пленки, шрифта, размера элементов и качества последующей выборки лишних частей [5].
Сравнение плоттерной технологии и фоторезистивной пленки в пескоструйной гравировке представлено в таблице 3.
Таблица 3
Сравнение плоттерной технологии и фоторезистивной пленки в пескоструйной гравировке (разработка автора)
Критерий | Плоттерная технология | Фоторезистивная пленка |
Способ получения трафарета | Механическая резка ножом | Экспонирование изображения и проявление |
Наиболее удобные задачи | Крупные надписи, логотипы, простые контуры | Мелкая детализация, орнаменты, полутоновые изображения |
Ограничение | Нужно вырезать и выбирать лишние элементы пленки | Нужно соблюдать режим экспонирования, промывки и сушки |
Работа с мелкими деталями | Зависит от размера, шрифта, пленки и точности выборки | Предназначена для более детальной передачи изображения |
Применение в производстве | Подходит для простых и средних по сложности трафаретов | Подходит для сложных и повторяемых декоративных изображений |
Фоторезистивная пленка не отменяет плоттерную технологию. Эти способы могут использоваться в разных задачах. Если требуется простая надпись или крупный логотип, плоттерная резка может быть удобной и быстрой. Если же изделие содержит тонкий орнамент, сложный рисунок, мелкие декоративные элементы или требует высокой повторяемости в серии, фоторезистивная пленка становится более подходящим инструментом.
При декоративной гравировке стекла и хрусталя фоторезистивная пленка используется как промежуточное звено между макетом и готовым изображением на изделии. Практическая работа начинается с подготовки рисунка: необходимо определить размер изображения, толщину линий, расположение орнамента и место нанесения на изделии. Для стекла и хрусталя особенно важно учитывать форму поверхности, потому что рисунок на бокале, графине или вазе должен выглядеть ровно не только на плоскости макета, но и на объемном предмете.
В таблице 4 приведены основные этапы применения фоторезистивной пленки при декоративной гравировке.
Таблица 4
Основные этапы применения фоторезистивной пленки при декоративной гравировке (разработка автора)
Практический этап | Что выполняется | На что влияет |
Подготовка макета | Определяются размер, линии, орнамент и расположение изображения | Точность будущего рисунка |
Экспонирование пленки | Изображение переносится на фоторезистивный материал | Качество будущей маски |
Промывка и сушка | Удаляются нужные участки, пленка готовится к нанесению | Чистота линий и устойчивость трафарета |
Нанесение на изделие | Маска закрепляется на стекле или хрустале | Отсутствие смещений и перекосов |
Пескоструйная обработка | Абразив воздействует на открытые участки | Глубина, матовость и рельеф изображения |
Снятие пленки и контроль | Проверяются линии, края и равномерность обработки | Итоговое качество изделия |
На практике наиболее сложным является нанесение пленки на объемные изделия. На бокалах, графинах и вазах поверхность может быть округлой, сужающейся или граненой, поэтому маска должна лечь без складок и смещения.
В декоративной гравировке стекла и хрусталя фоторезистивная пленка особенно полезна при создании растительных орнаментов, тонких линий, повторяющихся элементов и наборов изделий. Она позволяет заранее подготовить изображение и уменьшить риск случайных отличий между предметами. Поэтому ее практическое значение состоит не только в получении красивого рисунка, но и в обеспечении более стабильного результата при повторном выполнении одной и той же работы.
Фоторезистивные пленки повышают точность пескоструйной гравировки, но требуют строгого соблюдения технологии. Ошибки при подготовке макета, экспонировании, проявлении, сушке или нанесении пленки могут привести к потере четкости рисунка и снижению качества изделия.
Основные ограничения связаны с чувствительностью пленки к условиям хранения и работы. На результат могут влиять пыль, влажность, неправильное освещение, недостаточное или избыточное экспонирование. Особую сложность вызывает нанесение пленки на изогнутые, конические и граненые поверхности, где возможны складки, пузыри и смещение изображения.
Также важно правильно выбирать толщину пленки: тонкая лучше передает мелкие детали, а более плотная подходит для глубокой обработки. Поэтому применение фоторезистивных пленок требует опыта мастера и контроля на каждом этапе работы.
Выводы
В результате исследования установлено, что фоторезистивные пленки имеют важное значение для развития пескоструйной гравировки стекла и хрусталя. Их применение позволяет точнее переносить на изделие сложные орнаменты, надписи, логотипы и мелкие декоративные элементы, а также повышает стабильность результата при повторном выполнении одного и того же рисунка.
Фоторезистивная пленка не заменяет профессиональное мастерство, но меняет характер работы мастера. Основное внимание переносится с полностью ручной подготовки каждого трафарета на предварительное проектирование макета, выбор материала, соблюдение технологии экспонирования, нанесения пленки и контроля качества. Это делает процесс более управляемым и пригодным для выполнения серийных заказов.
Таким образом, фоторезистивные пленки можно рассматривать как технологический фактор перехода пескоструйной гравировки от ремесленного процесса к малосерийному и серийному производству. Они позволяют сохранить художественную выразительность изделий, но одновременно повышают точность, повторяемость, планируемость работы мастерской и качество готовой продукции.
